SCAT offers over 1,200 rotating
assembly combinations for
Chevy, Ford, Chrysler, Pontiac
and Honda applications.
If you do not find your specific
assembly SCAT will put
together a custom assembly to
your specifications.
You order, SCAT balances, no
headaches, no drama, just
install and win.



4 COMBINATIONS TO SUIT YOUR NEEDS
Balance Internal (BI)
• Crankshaft
• Connecting rods
• Pistons
• Rings & Bearings
• BALANCE (BI)
Balance External (BE)
• Crankshaft
• Connecting rods
• Pistons
• Rings & Bearings
• Flexplate
• Damper
• Balanced External

Balance (BIE)
• Crankshaft
• Connecting rods
• Pistons
• Rings & Bearings
• Flexplate
• Balanced Internal (front)
& External (rear)
UNBALANCED
• Crankshaft
• Connecting rods
• Pistons
• Rings & Bearings


ONLY THE FINEST COMPONENTS
»» CRANKSHAFTS: Cast and forged cranks in all styles, weights and rod combinations
»» CONNECTING RODS: 6 different styles of I-Beam and H-Beam rods in various lengths, weights and journal combinations
»» PISTONS: Infinite number of piston combinations are selected by SCAT based upon specific application. SCAT offers a complete
line of racing pistons from a wide range of manufacturers such as SRP/JE, Ross, Mahle, CP Bullet, Icon,
Diamond & Auto Tec. SCAT offers pistons for today’s most popular engine combinations from the street enthusiast to the
Sportsman racer.
»» RINGS: Total Seal Classic Race plasma moly top rings come with most combinations. Mahle and CP Bullet Pistons include rings.
Gapless and Steel ring sets can be substituted.
»» BEARINGS: Clevite, King or Federal Mogul rod & main bearings depending on availability & application. These bearings are the
most respected names in the business. We choose them to compliment our premium crankshafts and rotating assemblies.
ONLY THE FINEST COMPONENTS
SCAT makes every effort to ensure compression ratios are accurate. Compression ratios are based on
zero deck and are estimates which are to be used for reference only. For actual ratios, please verify the
calculation using the actual parts you will use for your build.
PLEASE NOTE:
Pistons listed are SCAT’s first choice. If first choice pistons are not available, an alternative may be
supplied. If you have a preferred piston choice, please verify your desired brand at time of order.

Page 45
CRANKSHAFTS, CONNECTING RODS & ROTATING ASSEMBLIES 305 SPRINT

Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available, Pricing may vary, depending on selection and availability of components used.

PART NO. SHORT NO. DESCRIPTION STROKE ROD Length ROD PIN TECH NOTES Weight*
4340 FORGED CRANKSHAFTS
CHEVY 305 4340 FORGED CRANKSHAFTS
4-305-3480-5700-1 $1,237.50 430510-1 $1,003.46 2Pc W. Round Tail 3.480" 5.700" 2.100" Internal Balance 48 LBS
4-305-3500-5700-1 $955.41 430520-1 $1,003.46 2Pc W. Round Tail 3.500" 5.700" 2.100" Internal Balance 48 LBS
4-305-3480-5700L-1 430510L-1 1Pc W. Round Tail 3.480" 5.700" 2.100" Internal Balance 48 LBS
(*) Weights (lbs) are approximate, actuals may vary.

PART NO. SHORT NO. DESCRIPTION ROD Length Crank PIN Wrist PIN B.E. WIDTH
4340 FORGED I-BEAM CONNECTING RODS
CHEVY 305 4340 FORGED PRO-SERIES I-BEAM
2-ICR5700-7/16 $509.55 25700716 $525.11 Bushed ARP 8740 5.700" 2.100" .927" .940"
2-ICR5700-7/16A $582.27 25700716A $599.25 Bushed ARP 2000 5.700" 2.100" .927" .940"

CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 58
CC
64
CC
4340 FORGED COMPETITION ROTATING ASSEMBLIES
4340 FORGED STANDARD WEIGHT CRANK, I-BEAM RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, MAIN & ROD BEARINGS, INTERNAL BALANCED
305 MAIN, 2-PC REAR SEAL
315 4-305-3480-5700-1 $1,237.50 2-ICR5700-7/16 $509.55 3.480" 5.700" Mahle Forged 3.766 Flat -3 10.3 9.5 1-40015 $2,226.21 1-40015BI $2,504.84
315 4-305-3480-5700-1 $1,237.50 2-ICR5700-7/16 $509.55 3.480" 5.700" Mahle Forged 3.766 Flat -1 10.6 9.8 1-40016 $2,431.20 1-40016BI $2,709.81
305 MAIN, 1-PC REAR SEAL
315 4-305-3480-5700L-1
$1237.50
2-ICR5700-7/16 $509.55 3.480" 5.700" Mahle Forged 3.766 Flat -3 10.3 9.5 1-40020 1-40020BI
315 4-305-3480-5700L-1
$1237.50
2-ICR5700-7/16 $509.55 3.480" 5.700" Mahle Forged 3.766 Flat -1 10.6 9.8 1-40021 1-40021BI



Page 46|
CHEVY SMALL BLOCK 350 & 400 STREET PERFORMANCE ROTATING ASSEMBLIES

Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available, Pricing may vary, depending on selection and availability of components used.

CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 58
CC
64
CC
76
CC
CHEVY SMALL BLOCK SERIES 9000 CAST STOCK REPLACEMENT 2-PC REAR SEAL STREET PERFORMANCE ROTATING ASSEMBLIES
SERIES 9000 CAST CRANKS, I-BEAM CONNECTING RODS WITH 3/8" WAV LOC BOLTS, Hyper-
eutectic PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
355 CUBIC INCH, 350 MAIN, 2-PC REAR SEAL
355 910442 $297.57 3-ICR5700P $379.54 3.480" 5.700" KB Hyper-
eutectic
4.030 Flat -5 11.2 10.4 9.1 1-92200 $959.89 1-92200BI $1,237.44
355 910442 $297.57 3-ICR5700P $379.54 3.480" 5.700" KB Hyper-
eutectic
4.030 Dish -12 10.2 9.5 8.5 1-92202 $1,116.19 1-92202BI $1,393.69
.
SERIES 9000 CAST CRANKS, PRO STOCK I-BEAM CONNECTING RODS WITH 3/8" CAP SCREWS, Hyper-
eutectic PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES FLEXPLATE & DAMPER
383 CUBIC INCH, 350 MAIN, 2-PC REAR SEAL
383 9103750 $297.57 2-ICR5700P $399.04 3.750" 5.700" KB Hyper-
eutectic
4.030 Flat -5 12.0 11.1 9.8 1-92000 $969.90 1-92000BE $1,396.18
383 9103750 $297.57 2-ICR5700P $399.04 3.750" 5.700" KB Hyper-
eutectic
4.030 Dish -18 10.3 9.7 8.6 1-92002 $911.19 1-92002BE $1,337.45
407 CUBIC INCH, 400 MAIN, 2-PC REAR SEAL
407 9-104000 $288.42 2-ICR5700P $399.04 3.750" 5.700" KB Hyper-
eutectic
4.155 Flat -5 12.6 11.7 10.2 1-92100 $1,006.24 1-92100BE $1,433.58
407 9-104000 $288.42 2-ICR5700P $399.04 3.750" 5.700" KB Hyper-
eutectic
4.155 Dish -22 10.4 9.8 8.8 1-92102 $1,189.95 1-92102BE $1,616.19
.
CHEVY SMALL BLOCK SERIES 9000 CAST STOCK REPLACEMENT 1-PC REAR SEAL STREET PERFORMANCE ROTATING ASSEMBLIES
SERIES 9000 CAST CRANKS, I-BEAM CONNECTING RODS WITH 3/8" WAV LOC BOLTS, Hyper-
eutectic PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED FRONT, EXTERNAL BALANCED REAR, INCLUDES FLEXPLATE.
355 CUBIC INCH, 350 MAIN, 1-PC REAR SEAL
355 910526 $297.57 3-ICR5700P $379.54 3.480" 5.700" KB Hyper-
eutectic
4.030 Flat -5 11.2 10.4 9.1 1-92300 $959.89 1-92300BIE $1,296.13
355 910526 $297.57 3-ICR5700P $379.54 3.480" 5.700" KB Hyper-
eutectic
4.030 Dish -12 10.2 9.6 8.5 1-92301 $1,116.19 1-92301BIE $1,452.41
.
SERIES 9000 CAST CRANKS, PRO STOCK I-BEAM CONNECTING RODS WITH 3/8" CAP SCREWS, Hyper-
eutectic PISTONS RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED FRONT, EXTERNAL BALANCED REAR, INCLUDES FLEXPLATE.
383 CUBIC INCH, 350 MAIN, 1-PC REAR SEAL
383 9103750L $297.51 2-ICR5700P $399.04 3.750" 5.700" KB Hyper-
eutectic
4.030 Flat -5 12.0 11.1 9.8 1-92302 $969.90 1-92302BIE $1,306.13
383 9103750L $297.51 2-ICR5700P $399.04 3.750" 5.700" KB Hyper-
eutectic
4.030 Dish -18 10.3 9.7 8.6 1-92303 $911.19 1-92303BIE $1,247.43

Photo Courtesy of Adam Armstrong Racing



Page 47
EARLY 2-PC REAR SEAL SMALL BLOCK 350 & 400
Oversized and standard bore rotating assemblies available, just add STD for standard, -040 for 40 over, -60 for 60 over, etc. Custom rotating assemblies available, Pricing may vary, depending on selection and availability of components used.

CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 58
CC
64
CC
76
CC
CHEVY SMALL BLOCK SERIES 9000 CAST PRO COMP STREET & STRIP ROTATING ASSEMBLIES
SERIES 9000 CAST CRANKS, PRO STOCK I-BEAM CONNECTING RODS WITH 3/8" CAP SCREWS, Hyper-
eutectic OR FORGED PISTONS RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
350 MAIN, 2-PC REAR SEAL
355 9-350-3480-5700 $318.38 2-ICR5700 $422.38 3.480" 5.700" Icon Forged 4.030 Flat -3.7 11.4 10.6 9.2 1-90005 $1,204.84 1-90005BI $1,482.38
355 9-350-3480-5700 $318.38 2-ICR5700 $422.38 3.480" 5.700" Mahle Forged 4.030 Flat -5 11.2 10.4 9.1 1-90010 $1,433.64 1-90010BI $1,711.19
355 9-350-3480-5700 $318.38 2-ICR6000 $422.38 3.480" 6.000" KB Hyper-
eutectic
4.030 Flat -7 10.9 10.2 9.0 1-90150 $1,192.45 1-90150BI $1,471.06
355 9-350-3480-5700 $318.38 2-ICR6000 $422.38 3.480" 6.000" Icon Forged 4.030 Flat -3.7 11.4 10.6 9.2 1-90155 $1,248.70 1-90155BI $1,527.31
355 9-350-3480-5700 $318.38 2-ICR6000 $422.38 3.480" 6.000" Mahle Forged 4.030 Flat -5 11.2 10.4 9.1 1-90160 $1,433.64 1-90160BI $1,711.19
355 9-350-3480-5700 $318.38 2-ICR6000 $422.38 3.480" 6.000" Icon Forged 4.030 Dome 6 13.0 12.0 10.3 1-90255 $1,314.81 1-90255BI $1,592.35
355 9-350-3480-5700 $318.38 2-ICR6000 $422.38 3.480" 6.000" Mahle Forged 4.030 Dome 11 14.2 13.0 11.0 1-90260 $1,512.34 1-90260BI $1,789.89
383 9-350-3750-6000 $318.38 2-ICR6000 $422.38 3.750" 6.000" KB Hyper-
eutectic
4.030 Flat -7 11.7 10.9 9.6 1-90450 $1,192.45 1-90450BI $1,471.06
383 9-350-3750-6000 $318.38 2-ICR6000 $422.38 3.750" 6.000" Icon Forged 4.030 Flat -3.7 12.2 11.3 9.9 1-90455 $1,248.70 1-90455BI $1,527.31
383 9-350-3750-6000 $318.38 2-ICR6000 $422.38 3.750" 6.000" Mahle Forged 4.030 Flat -5 12.0 11.1 9.8 1-90460 $1,433.64 1-90460BI $1,711.19
383 9-350-3750-6000 $318.38 2-ICR6000 $422.38 3.750" 6.000" KB Hyper-
eutectic
4.030 Dish -19 10.2 9.6 8.6 1-90500 $1,246.09 1-90500BI $1,523.63
383 9-350-3750-6000 $318.38 2-ICR6000 $422.38 3.750" 6.000" Icon Forged 4.030 Dish -19.6 10.1 9.5 8.5 1-90505 $1,248.70 1-90505BI $1,527.31
383 9-350-3750-6000 $318.38 2-ICR6000 $422.38 3.750" 6.000" Mahle Forged 4.030 Dish -16 10.5 9.9 8.8 1-90510 $1,512.34 1-90510BI $1,789.89
383 9-350-3750-6000 $318.38 2-ICR6000 $422.38 3.750" 6.000" Icon Forged 4.030 Dome 1 13.0 12.0 10.4 1-90555 $1,299.84 1-90555BI $1,577.39
.
400 MAIN, 2-PC REAR SEAL
377 9-400-3500-6000 $344.45 2-ICR6000 $422.38 3.500" 6.000" KB Hyper-
eutectic
4.155 Flat -7 11.5 10.7 9.4 1-90610 $1,569.89 1-90610BI $1,847.43
377 9-400-3500-6000 $344.45 2-ICR6000 $422.38 3.500" 6.000" Icon Forged 4.155 Dome 2.6 13.1 12.1 10.5 1-90710 $1,478.58 1-90710BI $1,842.45
407 9-400-3750-6000 $344.45 2-ICR6000 $422.38 3.750" 6.000" KB Hyper-
eutectic
4.155 Flat -7 12.3 11.4 10.1 1-90900 $1,288.56 1-90900BI $1,566.10
407 9-400-3750-6000 $344.45 2-ICR6000 $422.38 3.750" 6.000" Icon Forged 4.155 Flat -3.7 12.8 11.9 10.4 1-90905 $1,328.64 1-90905BI $1,606.18
407 9-400-3750-6000 $344.45 2-ICR6000 $422.38 3.750" 6.000" Mahle Forged 4.155 Flat -5 12.6 11.7 10.3 1-90910 $1,471.20 1-90910BI $1,749.84
407 9-400-3750-6000 $344.45 2-ICR6000 $422.38 3.750" 6.000" KB Hyper-
eutectic
4.155 Dish -18 10.8 10.2 9.1 1-90950 $1,364.86 1-90950BI $1,642.40
407 9-400-3750-6000 $344.45 2-ICR6000 $422.38 3.750" 6.000" Icon Forged 4.155 Dish -15.2 11.1 10.4 9.3 1-90955 $1,482.41 1-90955BI $1,761.08
407 9-400-3750-6000 $344.45 2-ICR6000 $422.38 3.750" 6.000" Icon Forged 4.155 Dome 6.3 14.8 13.5 11.6 1-91005 $1,482.41 1-91005BI $1,761.08
407 9-400-3750-6000 $344.45 2-ICR6000 $422.38 3.750" 6.000" Mahle Forged 4.155 Dome 4 14.3 13.1 11.3 1-91010 $1,549.93 1-91010BI $1,827.36
.
SERIES 9000 CAST CRANKS, PRO STOCK I-BEAM CONNECTING RODS WITH 3/8" CAP SCREWS, Hyper-
eutectic OR FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES FLEXPLATE & DAMPER.
350 MAIN, 2-PC REAR SEAL
383 9-350-3750-5700 2-ICR5700 $422.38 3.750" 5.700" KB Hyper-
eutectic
4.030 Flat -5 12.0 11.1 9.8 1-90300 $1,017.36 1-90300BE $1,443.63
383 9-350-3750-5700 2-ICR5700 $422.38 3.750" 5.700" Icon Forged 4.030 Flat -3.7 12.2 11.3 9.9 1-90305 $1,204.84 1-90305BE $1,631.11
383 9-350-3750-5700 2-ICR5700 $422.38 3.750" 5.700" Mahle Forged 4.030 Flat -5 12.0 11.1 9.8 1-90310 $1,433.64 1-90310BE $1,859.91
383 9-350-3750-5700 2-ICR5700 $422.38 3.750" 5.700" KB Hyper-
eutectic
4.030 Dish -18 10.3 9.7 8.6 1-90350 $1,183.61 1-90350BE $1,609.88
383 9-350-3750-5700 2-ICR5700 $422.38 3.750" 5.700" Icon Forged 4.030 Dish -18 10.3 9.7 8.6 1-90355 $1,204.84 1-90355BE $1,631.11
.
400 MAIN, 2-PC REAR SEAL
407 9-400-3750-5700 $344.45 2-ICR5700 $422.38 3.750" 5.700" Icon Forged 4.155 Flat -3.7 12.8 11.9 10.4 1-90755 $1,377.39 1-90755BE $1,803.66
407 9-400-3750-5700 $344.45 2-ICR5700 $422.38 3.750" 5.700" Icon Forged 4.155 Dish -23 10.3 9.7 8.7 1-90805 $1,428.64 1-90805BE $1,856.06
407 9-400-3750-5700 $344.45 2-ICR5700 $422.38 3.750" 5.700" Mahle Forged 4.155 Dish -20 10.6 10.0 9.0 1-90810 $1,549.93 1-90810BE $1,976.20

Page 48
SMALL BLOCK 350 & 400 EARLY 2-PC REAR SEAL
Oversized and standard bore rotating assemblies available, just add STD for standard, -040 for 40 over, -60 for 60 over, etc. Custom rotating assemblies available, Pricing may vary, depending on selection and availability of components used.
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 58
CC
64
CC
76
CC
CHEVY SMALL BLOCK 4340 FORGED COMPETITION ROTATING ASSEMBLIES
4340 FORGED STANDARD WEIGHT CRANKS, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
350 MAIN, 2-PC REAR SEAL
355 4-350-3480-5700 $908.56 2-ICR5700-7/16 $509.55 3.480" 5.700" Icon Forged 4.030 Flat -3.7 11.4 10.6 9.2 1-40005 $1,954.83 1-40005BI $2,232.38
355 4-350-3480-5700 $908.56 2-ICR5700-7/16 $509.55 3.480" 5.700" Icon Forged 4.030 Dish -18.6 9.5 9.0 8.0 1-40055 $2,191.11 1-40055BI $2,468.65
355 4-350-3480-5700 $908.56 2-ICR6000-7/16 $509.55 3.480" 6.000" Icon Forged 4.030 Flat -3.7 11.4 10.6 9.2 1-40205 $1,998.69 1-40205BI $2,276.23
355 4-350-3480-5700 $908.56 2-ICR6000-7/16 $509.55 3.480" 6.000" Icon Forged 4.030 Dome 6.3 13.1 12.0 10.3 1-40305 $2,277.33 1-40305BI $2,554.86
383 4-350-3750-5700 $908.64 2-ICR5700-7/16 $509.55 3.750" 5.700" Icon Forged 4.030 Flat -3.7 12.2 11.3 9.9 1-40605 $1,954.90 1-40605BI $2,232.45
383 4-350-3750-5700 $908.64 2-ICR5700-7/16 $509.55 3.750" 5.700" Icon Forged 4.030 Dish -18 10.3 9.7 8.6 1-40655 $1,954.90 1-40655BI $2,232.45
383 4-350-3750-6000 $908.64 2-ICR6000-7/16 $509.55 3.750" 6.000" Icon Forged 4.030 Flat -3.7 12.2 11.3 9.9 1-40755 $1,999.84 1-40755BI $2,277.38
383 4-350-3750-6000 $908.64 2-ICR6000-7/16 $509.55 3.750" 6.000" Icon Forged 4.030 Dish -19.6 10.1 9.5 8.5 1-40805 $1,999.84 1-40805BI $2,277.38
383 4-350-3750-6000 $908.64 2-ICR6000-7/16 $509.55 3.750" 6.000" Icon Forged 4.030 Dome 1 13.0 12.0 10.4 1-40855 $2,049.91 1-40855BI $2,327.45
400 MAIN, 2-PC REAR SEAL
407 4-400-3750-5700 $908.64 2-ICR5700-7/16 $509.55 3.750" 5.700" Icon Forged 4.155 Flat -3.7 12.8 11.9 10.4 1-41255 $2,078.66 1-41255BI $2,356.20
407 4-400-3750-5700 $908.64 2-ICR5700-7/16 $509.55 3.750" 5.700" Icon Forged 4.155 Dish -23 10.2 9.7 8.7 1-41305 $2,130.00 1-41305BI $2,408.60
407 4-400-3750-6000 $908.64 2-ICR6000-7/16 $509.55 3.750" 6.000" Icon Forged 4.155 Flat -4.8 12.6 11.7 10.3 1-41405 $2,176.11 1-41405BI $2,453.65
407 4-400-3750-6000 $908.64 2-ICR6000-7/16 $509.55 3.750" 6.000" Icon Forged 4.155 Dome -6.3 13.8 12.7 10.9 1-41455 $2,184.81 1-41455BI $2,462.35
4340 FORGED STANDARD WEIGHT CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREW, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
350 MAIN, 2-PC REAR SEAL
355 4-350-3480-5700 $908.56 2-350-5700-2100 $629.03 3.480" 5.700" CP Forged 4.030 Flat -6.8 10.9 10.2 9.0 1-40010 $2,493.66 1-40010BI $2,771.20
355 4-350-3480-5700 $908.56 2-350-6000-2100 $629.03 3.480" 6.000" CP Forged 4.030 Flat -6.8 10.9 10.2 9.0 1-40210 $2,493.66 1-40210BI $2,771.20
355 4-350-3480-5700 $908.56 2-350-6000-2100 $629.03 3.480" 6.000" CP Forged 4.030 Dome 5.1 12.9 11.8 10.2 1-40310 $2,552.45 1-40310BI $2,831.06
364 4-350-3562-5700 $908.64 2-350-5700-2100 $629.03 3.562" 5.700" SRP Forged 4.030 Flat -5 11.6 11.4 9.3 1-40410 $2,343.61 1-40410BI $2,621.15
364 4-350-3562-5700 $908.64 2-350-6000-2100 $629.03 3.562" 6.000" JE Forged 4.030 Dome 13 15.0 13.5 11.4 1-40510 $2,804.89 1-40510BI $3,082.43
383 4-350-3750-5700 $908.64 2-350-5700-2100 $629.03 3.750" 5.700" CP Forged 4.030 Flat -6.8 11.7 11.0 9.6 1-40610 $2,494.81 1-40610BI $2,772.35
383 4-350-3750-5700 $908.64 2-350-5700-2100 $629.03 3.750" 5.700" CP Forged 4.030 Dish -16.2 10.5 9.8 8.8 1-40660 $2,553.60 1-40660BI $2,831.14
383 4-350-3750-6000 $908.64 2-350-6000-2100 $629.03 3.750" 6.000" CP Forged 4.030 Flat -6.8 11.7 10.9 9.6 1-40760 $2,494.81 1-40760BI $2,772.35
383 4-350-3750-6000 $908.64 2-350-6000-2100 $629.03 3.750" 6.000" CP Forged 4.030 Dish -16.2 10.5 9.8 8.8 1-40810 $2,553.60 1-40810BI $2,831.14
383 4-350-3750-6000 $908.64 2-350-6000-2100 $629.03 3.750" 6.000" CP Forged 4.030 Dome 5.1 13.8 12.6 10.9 1-40860 $2,553.60 1-40860BI $2,831.14
400 MAIN, 2-PC REAR SEAL
377 4-400-3500-6000 $908.64 2-350-6000-2100 $629.03 3.500" 6.000" Icon Forged 4.155 Flat -4.8 11.8 11.0 9.6 1-41010 $2,387.45 1-41010BI $2,666.06
377 4-400-3500-6000 $908.64 2-350-6000-2100 $629.03 3.500" 6.000" Icon Forged 4.155 Dome 6.3 13.8 12.6 10.9 1-41210 $2,387.45 1-41210BI $2,666.06
407 4-400-3750-5700 $908.64 2-350-5700-2100 $629.03 3.750" 5.700" CP Forged 4.155 Flat -6.9 12.3 11.4 10.1 1-41260 $2,483.60 1-41260BI $2,761.14
407 4-400-3750-5700 $908.64 2-350-5700-2100 $629.03 3.750" 5.700" Icon Forged 4.155 Dish -15.2 11.1 10.4 9.3 1-41310 $2,387.45 1-41310BI $2,666.06
407 4-400-3750-6000 $908.64 2-350-6000-2100 $629.03 3.750" 6.000" CP Forged 4.155 Flat -6.9 12.3 11.4 10.1 1-41410 $2,483.60 1-41410BI $2,761.14
407 4-400-3750-6000 $908.64 2-350-6000-2100 $629.03 3.750" 6.000" CP Forged 4.155 Dish -21.9 10.4 9.8 8.8 1-41460 $2,542.39 1-41460BI $2,819.93
407 4-400-3750-6000 $908.64 2-350-6000-2100 $629.03 3.750" 6.000" CP Forged 4.155 Dome 5.1 14.5 13.3 11.4 1-41560 $2,542.39 1-41560BI $2,819.93
350 MAIN, 2-PC REAR SEAL, STROKER CLEARANCED
395 4-350-3875-6000 $908.64 2-350-6000-2100S $752.64 3.875" 6.000" CP Forged 4.030 Flat -6.8 12.1 11.2 9.9 1-40900 $2,607.38 1-40900BI $2,884.91
395 4-350-3875-6000 $908.64 2-350-6000-2100S $752.64 3.875" 6.000" Mahle Forged 4.030 Dish -18 10.6 9.9 8.9 1-40905 $2,577.39 1-40905BI $2,854.93
421 4-350-3875-6000 $908.64 2-350-6000-2100S $752.64 3.875" 6.000" CP Forged 4.155 Flat -6.8 12.7 11.8 10.4 1-40901 $2,607.38 1-40901BI $2,884.91
421 4-350-3875-6000 $908.64 2-350-6000-2100S $752.64 3.875" 6.000" Mahle Forged 4.155 Dish -22 10.7 10.1 9.0 1-40906 $2,577.39 1-40906BI $2,854.93
434 4-350-4000-6000 $908.64 2-350-6000-2100S $752.64 4.000" 6.000" CP Forged 4.155 Flat -6.9 13.0 12.1 10.7 1-40902 $2,607.38 1-40902BI $2,884.91
434 4-350-4000-6000 $908.64 2-350-6000-2100S $752.64 4.000" 6.000" Mahle Forged 4.155 Dish -20 11.2 10.6 9.5 1-40907 $2,577.39 1-40907BI $2,854.93
.
400 MAIN, 2-PC REAR SEAL, STROKER CLEARANCED
421 4-400-3875-6000 $908.64 2-350-6000-2100S $752.64 3.875" 6.000" CP Forged 4.155 Flat -6.8 12.7 11.8 10.4 1-41564 $2,596.15 1-41564BI $2,873.70
421 4-400-3875-6000 $908.64 2-350-6000-2100S $752.64 3.875" 6.000" Mahle Forged 4.155   Dish -22 10.7 10.1 9.0 1-41568 $2,566.16 1-41568BI $2,843.70
434 4-400-4000-6000 $908.64 2-350-6000-2100S $752.64 4.000" 6.000" CP Forged 4.155 Flat -6.9 13.0 12.1 10.7 1-41565 $2,596.15 1-41565BI $2,873.70
434 4-400-4000-6000 $908.64 2-350-6000-2100S $752.64 4.000" 6.000" CP Forged 4.155 Dome 5.1 15.4 14.1 12.1 1-41566 $2,654.94 1-41566BI $2,932.48
434 4-400-4000-6000 $908.64 2-350-6000-2100S $752.64 4.000" 6.000" Mahle Forged 4.155   Dish -20 11.2 10.6 9.5 1-41569 $2,566.16 1-41569BI $2,843.70



Page 49
WITH MAHLE PISTONS - SMALL BLOCK SUPERLIGHT 350 & 400

Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available. Pricing may vary, depending on selection and availability of components used.

CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 58
CC
64
CC
76
CC
CHEVY SMALL BLOCK 4340 FORGED SUPERLIGHT COMPETITION ROTATING ASSEMBLIES
4340 FORGED SUPERLIGHT CRANKS, ULTRA Q-LITE H-BEAM CONNECTING RODS WITH 7/16” CAP SCREWS, MAHLE PREMIUM PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
350 MAIN, 2-PC REAR SEAL
355 4-350-3500-5700-3 $2,200.81 2-350-6000-2100QLS $785.12 3.500" 6.000" Mahle Forged 4.030 Flat -5 11.2 10.4 9.2 1-40570 $3,617.34 1-40570BI $3,894.88
355 4-350-3500-5700-3 $2,200.81 2-350-6000-2100QLS $785.12 3.500" 6.000"  Mahle Forged 4.030 Dome 11 14.2 12.9 11.0 1-40572 $3,694.85 1-40572BI $3,973.58
383 4-350-3750-6000-3 $2,200.81 2-350-6000-2100QLS $785.12 3.750" 6.000" Mahle Forged 4.030 Flat -5 12.0 11.1 9.8 1-40573 $3,617.34 1-40573BI $3,894.88
383 4-350-3750-6000-3 $2,200.81 2-350-6000-2100QLS $785.12 3.750" 6.000" Mahle Forged 4.030 Dome 6 14.0 12.8 11.0 1-40575 $3,694.85 1-40575BI $3,973.58
434 4-350-4000-6000-3 $2,200.81 2-350-6000-2100QLS $785.12 4.000" 6.000" Mahle Forged 4.155 Flat -5 13.4 12.4 10.9 1-40576 $3,703.70 1-40576BI $3,982.33
434 4-350-4000-6000-3 $2,200.81 2-350-6000-2100QLS $785.12 4.000" 6.000" Mahle Forged 4.155 Dome 4 15.1 13.9 12.0  1-40577 $3,781.09 1-40577BI $4,058.63
400 MAIN, 2-PC REAR SEAL
377 4-400-3500-6000-3 $2,200.81 2-350-6000-2100QLS $785.12 3.500" 6.000" Mahle Forged 4.155 Flat -5 11.8 11.0 9.6 1-40578 $3,606.13 1-40578BI $3,883.66
377 4-400-3500-6000-3 $2,200.81 2-350-6000-2100QLS $785.12 3.500" 6.000" Mahle Forged 4.155 Dome 11 14.9 13.6 11.5 1-40579 $3,589.95 1-40579BI $3,868.58
407 4-400-3750-6000-3 $2,200.81 2-350-6000-2100QLS $785.12 3.750" 6.000" Mahle Forged 4.155 Flat  -5 12.6 11.7 10.3 1-40580 $3,606.13 1-40580BI $3,883.66
407 4-400-3750-6000-3 $2,200.81 2-350-6000-2100QLS $785.12 3.750"  6.000" Mahle Forged 4.155 Dome 4 14.3 13.1 11.3 1-40582 $3,684.83 1-40582BI $3,962.36
434 4-400-4000-6000-3 $2,200.81 2-350-6000-2100QLS $785.12 4.000" 6.000" Mahle Forged 4.155 Flat -5 13.4 12.4 11.0 1-40583 $3,693.56 1-40583BI $3,971.10
434 4-400-4000-6000-3 $2,200.81 2-350-6000-2100QLS $785.12 4.000" 6.000" Mahle Forged 4.155 Dome 4 15.1 14.0 12.0 1-40584 $3,769.88 1-40584BI $4,047.41

Page 50
SMALL BLOCK 350 350 MAIN, 1-PC REAR SEAL

Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available. Pricing may vary, depending on selection and availability of components used.
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 58
CC
64
CC
76
CC
CHEVY SMALL BLOCK SERIES 9000 CAST PRO COMP STREET & STRIP ROTATING ASSEMBLIES
SERIES 9000 CAST CRANKS, PRO STOCK I-BEAM CONNECTING RODS WITH 3/8" CAP SCREWS, Hyper-
eutectic OR FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED FRONT, EXTERNAL BALANCED REAR, INCLUDES FLEXPLATE.
350 MAIN, 1-PC REAR SEAL
355 910526 $297.57 2-ICR5700 $422.38 3.480" 5.700" Icon Forged 4.030 Flat -5 11.4 10.6 9.2 1-91015 $1,178.58 1-91015BIE $1,513.73
383 9-350-37505700L $318.38 2-ICR5700 $422.38 3.750" 5.700" KB Hyper-
eutectic
4.030 Flat -5 12.0 11.1 9.8 1-91050 $1,017.36 1-91050BIE $1,353.59
383 9-350-37505700L $318.38 2-ICR5700 $422.38 3.750" 5.700" Icon Forged 4.030 Flat -5 12.2 11.3 9.9 1-91055 $1,204.84 1-91055BIE $1,541.08
383 9-350-37505700L $318.38 2-ICR5700 $422.38 3.750" 5.700" Mahle Forged 4.030 Flat -5 12.0 11.1 9.8 1-91060 $1,433.64 1-91060BIE $1,769.88
383 9-350-37505700L $318.38 2-ICR5700 $422.38 3.750" 5.700" KB Hyper-
eutectic
4.030 Dish -18 10.3 9.7 8.6 1-91100 $1,183.61 1-91100BIE $1,519.84
383 9-350-37505700L $318.38 2-ICR5700 $422.38 3.750" 5.700" Icon Forged 4.030 Dish -18 10.3 9.7 8.6 1-91105 $1,204.84 1-91105BIE $1,541.08
383 9-350-37505700L $318.38 2-ICR5700 $422.38 3.750" 5.700" Mahle Forged 4.030 Dish -16 10.5 9.9 8.8 1-91110 $1,512.34 1-91110BIE $1,848.58
SERIES 9000 CAST CRANKS, PRO STOCK I-BEAM CONNECTING RODS WITH 3/8" CAP SCREWS, Hyper-
eutectic OR FORGED PISTONS, RINGS, ROD & MAIN BEARINGS. BALANCED INTERNAL, INCLUDES NEUTRAL FLEXPLATE.
383 9-350-3750-6000L $318.38 2-ICR6000 $422.38 3.750" 6.000" KB Hyper-
eutectic
4.030 Flat -7 11.7 10.9 9.6 1-91200 $1,192.45 1-91200BI $1,471.06
383 9-350-3750-6000L $318.38 2-ICR6000 $422.38 3.750" 6.000" Icon Forged 4.030 Flat -3.7 12.2 11.3 9.9 1-91205 $1,204.84 1-91205BI $1,482.38
383 9-350-3750-6000L $318.38 2-ICR6000 $422.38 3.750" 6.000" Mahle Forged 4.030 Flat -5 12.0 11.1 9.8 1-91210 $1,433.64 1-91210BI $1,711.19
383 9-350-3750-6000L $318.38 2-ICR6000 $422.38 3.750" 6.000" KB Hyper-
eutectic
4.030 Dish -19 10.2 9.6 8.6 1-91250 $1,246.09 1-91250BI $1,523.63
383 9-350-3750-6000L $318.38 2-ICR6000 $422.38 3.750" 6.000" Icon Forged 4.030 Dish -18 10.1 9.5 8.5 1-91255 $1,248.70 1-91255BI $1,527.31
383 9-350-3750-6000L $318.38 2-ICR6000 $422.38 3.750" 6.000" Mahle Forged 4.030 Dish -16 10.5 9.9 8.8 1-91260 $1,512.34 1-91260BI $1,789.89
383 9-350-3750-6000L $318.38 2-ICR6000 $422.38 3.750" 6.000" Icon Forged 4.030 Dome 1 13.0 12.0 10.4 1-91305 $1,299.84 1-91305BI $1,577.39
CHEVY SMALL BLOCK 4340 FORGED COMPETITION ROTATING ASSEMBLIES
4340 FORGED STANDARD WEIGHT CRANKS, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED FRONT, EXTERNAL BALANCED REAR, INCLUDES FLEXPLATE.
350 MAIN, 1-PC REAR SEAL
355 4-350-3480-5700L $908.64 2-ICR5700-7/16 $509.55 3.480" 5.700" Icon Forged 4.030 Flat -5 11.4 10.6 9.2 1-41605 $1,954.90 1-41605BIE $2,291.14
355 4-350-3480-5700L $908.64 2-ICR5700-7/16 $509.55 3.480" 5.700" Icon Forged 4.030 Dish -18.6 9.5 9.0 8.0 1-41630 $2,191.19 1-41630BIE $2,527.41
383 4-350-3750-5700L $908.64 2-ICR5700-7/16 $509.55 3.750" 5.700" Icon Forged 4.030 Flat -5 12.2 11.3 9.9 1-41705 $1,954.90 1-41705BIE $2,291.14
383 4-350-3750-5700L $908.64 2-ICR5700-7/16 $509.55 3.750" 5.700" Icon Forged 4.030 Dish -18 10.3 9.7 8.6 1-41755 $1,954.90 1-41755BIE $2,291.14
383 4-350-3750-5700L $908.64 2-ICR5700-7/16 $509.55 3.750" 5.700" Icon Forged 4.030 Dome 1 13.0 12.0 10.4 1-41805 $2,019.95 1-41805BIE $2,356.18
383 4-350-3750-5700L $908.64 2-ICR6000-7/16 $509.55 3.750" 6.000" Icon Forged 4.030 Flat -3.7 12.2 11.3 9.9 1-41823 $2,146.15 1-41823BI $2,423.69
383 4-350-3750-5700L $908.64 2-ICR6000-7/16 $509.55 3.750" 6.000" Icon Forged 4.030 Dish -19.6 10.1 9.5 8.5 1-41829 $1,999.84 1-41829BI $2,277.38
383 4-350-3750-5700L $908.64 2-ICR6000-7/16 $509.55 3.750" 6.000" Icon Forged 4.030 Dome 1 13.0 12.0 10.4 1-41835 $2,049.91 1-41835BI $2,327.45
4340 FORGED STANDARD WEIGHT CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED FRONT, EXTERNAL BALANCED REAR, INCLUDES FLEXPLATE.
355 4-350-3480-5700L $908.64 2-350-5700-2100 $629.03 3.480" 5.700" CP Forged 4.030 Flat -6.8 10.9 10.2 9.0 1-41610 $2,494.81 1-41610BIE $2,829.91
355 4-350-3480-5700L $908.64 2-350-6000-2100 $629.03 3.480" 6.000" CP Forged 4.030 Flat -6.8 10.9 10.2 9.0 1-41641 $2,494.81 1-41641BIE $2,829.91
355 4-350-3480-5700L $908.64 2-350-5700-2100 $629.03 3.480" 5.700" CP Forged 4.030 Dish -14.9 10.6 10.0 8.9 1-41643 $2,553.60 1-41643BIE $2,889.83
383 4-350-3750-5700L $908.64 2-350-5700-2100 $629.03 3.750" 5.700" CP Forged 4.030 Flat -6.8 11.7 11.0 9.6 1-41710 $2,494.81 1-41710BIE $2,829.91
383 4-350-3750-5700L $908.64 2-350-5700-2100 $629.03 3.750" 5.700" CP Forged 4.030 Dish -16.2 10.5 9.8 8.8 1-41760 $2,553.60 1-41760BIE $2,889.83
383 4-350-3750-5700L $908.64 2-350-5700-2100 $629.03 3.750" 5.700" CP Forged 4.030 Dome 5.1 13.8 12.6 10.9 1-41810 $2,553.60 1-41810BIE $2,889.83
383 4-350-3750-5700L $908.64 2-350-6000-2100 $629.03 3.750" 6.000" CP Forged 4.030 Flat -6.8 11.7 10.9 9.6 1-41825 $2,494.81 1-41825BIE $2,829.91
383 4-350-3750-5700L $908.64 2-350-6000-2100 $629.03 3.750" 6.000" CP Forged 4.030 Dish -16.2 10.5 9.8 8.8 1-41831 $2,553.60 1-41831BIE $2,889.83
383 4-350-3750-5700L $908.64 2-350-6000-2100 $629.03 3.750" 6.000" CP Forged 4.030 Dome 5.1 13.8 12.6 10.9 1-41837 $2,553.60 1-41837BIE $2,889.83
386 4-350-3800-5700L $908.64 2-350-6000-2100-S 3.800" 6.000" CP Forged 4.030 Flat -6.8 11.8 11.0 9.7 1-41838 $2,607.38 1-41838BIE $2,943.60
394 4-350-3875-6000L $908.64 2-350-6000-2100-S 3.875" 6.000" CP Forged 4.030 Flat -6.8 12.1 11.2 9.9 1-41839 $2,607.38 1-41839BI $2,943.60



Page 51
454 MAIN, 2-PC EARLY BIG BLOCK 454
Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available. Pricing may vary, depending on selection and availability of components used.
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 112
CC
118
CC
124
CC
CHEVY BIG BLOCK SERIES 9000 CAST STREET & STRIP ROTATING ASSEMBLIES
SERIES 9000 CAST CRANKS, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, Hyper-
eutectic OR FORGED PISTONS. RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES FLEXPLATE & DAMPER.
454 MAIN, 2-PC REAR SEAL
460 910454 $405.42
$421.01
2-ICR6135-7/16 $517.31 4.000" 6.135" KB Hypere-
utectic
4.280 Flat -3 8.5 8.2 7.9 1-92249 $1,492.36 1-92249BE $1,958.66
460 910454 $405.42 2-ICR6135-7/16 $517.31 4.000" 6.135" Icon Forged 4.280 Flat -3 8.5 8.2 7.9 1-92250 $1,527.38 1-92250BE $1,993.69
460 910454 $405.42 2-ICR6135-7/16 $517.31 4.000" 6.135" KB Hypere-
utectic
4.280 Dome 26 10.8 10.2 9.7 1-92254 $1,482.33 1-92254BE $1,948.64
460 910454 $405.42 2-ICR6135-7/16 $517.31 4.000" 6.135" Icon Forged 4.280 Dome 44.7 13.2 12.3 11.6 1-92256 $1,672.41 1-92256BE $2,138.69
460 910454 $405.42 2-ICR6385-7/16 $517.31 4.000" 6.385" Icon Forged 4.280 Flat -3 8.5 8.2 7.9 1-92260 $1,659.91 1-92260BE $2,126.14
489 910454 $405.42 2-ICR6385-7/16 $517.31 4.000" 6.385" Icon Forged 4.280 Dome 18 10.1 9.6 9.1 1-92263 $1,771.13 1-92263BE $2,237.44
460 9-454-4250-6135 $458.84 2-ICR6135-7/16 $517.31 4.250" 6.135" Icon Forged 4.280 Flat -3 9.0 8.6 8.3 1-91360 $1,698.69 1-91350BE $2,166.06
489 9-454-4250-6135 $458.84 2-ICR6135-7/16 $517.31 4.250 6.135 Icon Forged 4.280 Dome 20 10.8 10.3 9.8 1-91460 $1,752.34 1-91460BE $2,218.65
SERIES 9000 CAST CRANKS, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
489 9-454-4250-6385 $458.84 2-ICR6385-7/16 $517.31 4.250" 6.385" Icon Forged 4.280 Flat -3 9.0 8.6 8.3 1-91505 $1,698.69 1-91505BI $1,976.18
489 9-454-4250-6385 $458.84 2-ICR6385-7/16 $517.31 4.250" 6.385" Mahle Forged 4.280 Flat -3 9.0 8.6 8.3 1-91510 $1,759.86 1-91510BI $2,037.40
489 9-454-4250-6385 $458.84 2-ICR6385-7/16 $517.31 4.250" 6.385" Icon Forged 4.280 Dome 12 10.1 9.6 9.2 1-91605 $1,731.20 1-91605BI $2,009.81
489 9-454-4250-6385 $458.84 2-ICR6385-7/16 $517.31 4.250" 6.385" Mahle Forged 4.280 Dome 18 10.6 10.1 9.6 1-91610 $1,824.91 1-91610BI $2,102.45
CHEVY BIG BLOCK 4340 FORGED STANDARD WEIGHT COMPETITION ROTATING ASSEMBLIES
4340 FORGED STANDARD WEIGHT CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS,
FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES FLEXPLATE & DAMPER.
454 MAIN, 2-PC REAR SEAL
460 4-454-4000-6135 $1,063.31 2-454-6135-2200 $699.24 4.000" 6.135" Icon Forged 4.280 Flat -3 8.5 8.2 7.9 1-42005 $2,469.89 1-42005BE $2,936.20
460 4-454-4000-6135 $1,063.31 2-454-6135-2200 $699.24 4.000" 6.135" Icon Forged 4.280 Dome 18 10.1 9.6 9.1 1-42055 $2,713.65 1-42055BE $3,179.95
489 4-454-4250-6135 $1,063.31 2-454-6135-2200 $699.24 4.250" 6.135" Icon Forged 4.280 Flat -3 9.0 8.6 8.3 1-42255 $2,583.59 1-42255BE $3,049.89
489 4-454-4250-6135 $1,063.31 2-454-6135-2200 $699.24 4.250" 6.135" Icon Forged 4.280 Dome 20 10.8 10.3 9.8 1-42260 $2,636.16 1-42260BE $3,102.45
4340 FORGED STANDARD WEIGHT CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
460 4-454-4000-6385 $1,063.31 2-454-6385-2200 $698.10 4.000" 6.385" Icon Forged 4.280 Flat -3 8.5 8.2 7.9 1-42105 $2,602.39 1-42105BI $2,879.93
460 4-454-4000-6385 $1,063.31 2-454-6385-2200 $698.10 4.000" 6.385" Icon Forged 4.280 Dome 18 10.1 9.6 9.1 1-42159 $2,713.60 1-42159BI $2,991.15
489 4-454-4250-6385 $1,063.31 2-454-6385-2200 $698.10 4.250" 6.385" Icon Forged 4.280 Flat -3 9.0 8.6 8.3 1-42305 $2,582.40 1-42305BI $2,861.08
489 4-454-4250-6385 $1,063.31 2-454-6385-2200 $698.10 4.250" 6.385" Mahle Forged 4.280 Flat -3 9.0 8.6 8.3 1-42310 $2,643.65 1-42310BI $2,921.19
489 4-454-4250-6385 $1,063.31 2-454-6385-2200 $698.10 4.250" 6.385" Icon Forged 4.280 Dome 20 10.8 10.3 9.8 1-42355 $2,616.06 1-42355BI $2,893.60
489 4-454-4250-6385 $1,063.31 2-454-6385-2200 $698.10 4.250" 6.385" Mahle Forged 4.280 Dome 18 10.6 10.1 9.6 1-42360 $2,708.70 1-42360BI $2,987.31

Photo Courtesy of Rouch Racing who says SCAT Cranks are definitely a great product to use in any type of motor. We have been using them for many years and definitely appreciate the support we get from them. Definitely top notch equipment and definitely very reliable for any needs you may have .Thank you from the entire #26 DLM Racing Team.



Page 52
BIG BLOCK 409 & 454 348-409 & 454 MAIN, 2-PC EARLY
Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available. Pricing may vary, depending on selection and availability of components used.
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 112
CC
118
CC
124
CC
9.800 SHORT DECK CHEVY BIG BLOCK 4340 FORGED STANDARD WEIGHT COMPETITION ROTATING ASSEMBLIES
4340 FORGED STANDARD WEIGHT CRANKS, PRO SPORT OR PRO SERIES CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
454 MAIN, 2-PC REAR SEAL, 9.800 SHORT DECK
540 4-454-4250-6385 $1,063.31 2-454-6385-2200 $698.10 4.250" 6.385" Mahle Forged 4.500 Flat -3 9.8 9.4 9.0 1-42370 $2,643.65 1-42370BI $2,921.19
540 4-454-4250-6385 $1,063.31 2-454-6385-2200 $698.10 4.250" 6.385" Mahle Forged 4.500 Dish -9 9.4 9.0 8.7 1-42375 $2,771.08 1-42375BI $3,048.61
540 4-454-4250-6385 $1,063.31 2-454-6385-2200 $698.10 4.250" 6.385" Mahle Forged 4.500 Dome 13 11.1 10.5 10.1 1-42380 $2,708.70 1-42380BI $2,987.31
510 4-454-4375-6385 $1,063.31 2-ICR6385-7/16 $517.31 4.375" 6.385" Auto Tec Forged 4.280 Flat -3 9.2 8.9 8.5 1-42382 $2,613.66 1-42382BI $2,891.20
510 4-454-4375-6385 $1,063.31 2-ICR6385-7/16 $517.31 4.375" 6.385" Mahle Forged 4.280 Dome 18 10.9 10.4 9.9 1-42383 $2,536.10 1-42383BI $2,813.64
10.200 TALL DECK CHEVY BIG BLOCK 4340 FORGED STANDARD WEIGHT WITH & WITHOUT CEN- TER COUNTER WEIGHT -COMPETITION ROTATING ASSEMBLIES
4340 FORGED STANDARD WEIGHT CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
454 MAIN, 2-PC REAR SEAL, 10.200 TALL DECK, 1.395 COMPRESSION HEIGHT
572 4-454-4500-6535 $1,063.31 2-454-6535-2200 $699.24 4.500" 6.535" Mahle Forged 4.500 Flat -3 10.3 9.9 9.5 1-42385 $2,583.58 1-42385BI $2,861.11
572 4-454-4500-6535 $1,063.31 2-454-6535-2200 $699.24 4.500" 6.535" Auto Tec Forged 4.500 Dish -27.2 8.8 8.5 8.2 1-42390 $2,879.93 1-42390BI $3,158.59
572 4-454-4500-6535 $1,063.31 2-454-6535-2200 $699.24 4.500" 6.535" SRP Forged 4.500 Dome 17 12.1 11.5 10.9 1-42392 $2,724.85 1-42392BI $3,002.39
454 MAIN, 2-PC REAR SEAL, 10.200 TALL DECK, 1.245 COMPRESSION HEIGHT
572 4-454-4500-6535 $1,063.31 2-454-6700-2200 $699.24 4.500" 6.700" CP Forged 4.500 Flat -3.4 10.3 9.8 9.5 1-42395 $2,844.83 1-42395BI $3,122.36
572 4-454-4500-6535 $1,063.31 2-454-6700-2200 $699.24 4.500" 6.700" CP Forged 4.500 Dome 24.9 13.0 12.3 11.6 1-42397 $2,844.83 1-42397BI $3,122.36
454 MAIN, 2-PC REAR SEAL, 10.200 TALL DECK, CENTER COUNTER WEIGHTS
572 4-454-4500-6535C $1,160.74 2-454-6535-2200 $699.24 4.500" 6.535" Mahle Forged 4.500 Flat -3 10.3 9.9 9.5 1-43271 $2,671.18 1-43271BI $2,948.63
572 4-454-4500-6535C $1,160.74 2-454-6535-2200 $699.24 4.500" 6.535" Auto Tec Forged 4.500 Dish -27.2 8.8 8.5 8.2 1-43276 $2,968.65 1-43276BI $3,246.19
572 4-454-4500-6535C $1,160.74 2-454-6535-2200 $699.24 4.500" 6.535" SRP Forged 4.500 Dome 17 12.1 11.5 10.9 1-43277 $2,812.45 1-43277BI $3,091.06
572 4-454-4500-6535C $1,160.74 2-454-6700-2200 $699.24 4.500" 6.700" CP Forged 4.500 Flat -3.4 10.3 9.8 9.5 1-43278 $2,932.43 1-43278BI $3,209.86
572 4-454-4500-6535C $1,160.74 2-454-6700-2200 $699.24 4.500" 6.700" CP Forged 4.500 Dome 24.9 13.0 12.3 11.6 1-43284 $2,932.43 1-43284BI $3,209.86
632 4-454-4750-6700C $1,160.78 2-454-6700-2200 $699.24 4.750" 6.700" CP Forged 4.600 Flat -3.4 11.2 10.7 10.3 1-43281 $2,932.45 1-43281BI $3,211.06
632 4-454-4750-6700C $1,160.78 2-454-6700-2200 $699.24 4.750" 6.700" CP Forged 4.600 Dome 19 13.4 12.7 12.1 1-43285 $2,932.45 1-43285BI $3,211.06
CHEVY 348-409 4340 FORGED STANDARD WEIGHT COMPETITION ROTATING ASSEMBLIES
4340 FORGED STANDARD WEIGHT CRANKS, PRO SPORT OR PRO SERIES CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
409 MAIN, 2-PC REAR SEAL
434 4-409-4000-6135 $1,264.81 2-454-6135-2200 $699.24 4.000" 6.135" Icon Forged 4.155 Dome 89.91 N/A N/A N/A 1-42230 $2,976.10 1-42230BI $3,253.65
472 4-409-4000-6135 $1,264.81 2-454-6135-2200 $699.24 4.000" 6.135" Icon Forged 4.350 Dome 89.91 N/A N/A N/A 1-42231 $3,036.06 1-42231BI $3,313.60
434 4-409-4000-6135 $1,264.81 2-ICR6135-7/16 $517.31 4.000" 6.135" Icon Forged 4.155 Dome 89.91 N/A N/A N/A 1-42235 $2,802.39 1-42235BI $3,079.94
472 4-409-4000-6135 $1,264.81 2-ICR6135-7/16 $517.31 4.000" 6.135" Icon Forged 4.350 Dome 89.91 N/A N/A N/A 1-42236 $2,862.35 1-42236BI $3,139.89



Page 53
454 MAIN, 1-PC LATE MODEL
BIG BLOCK 454
Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available. Pricing may vary, depending on selection and availability of components used.
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 112
CC
118
CC
124
CC
CHEVY BIG BLOCK SERIES 9000 CAST PRO COMP STREET & STRIP ROTATING ASSEMBLIES
SERIES 9000 CAST CRANKS, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, Hyper-
eutectic OR FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES FLEXPLATE & DAMPER.
454 MAIN, 1-PC REAR SEAL
460 9-10454L $418.50 2-ICR6135-7/16 $517.31 4.000" 6.135" KB Hyper-
eutectic
4.280 Flat -3 8.5 8.2 7.9 1-92399 $1,492.36 1-92399BE $1,958.66
460 9-10454L $418.50 2-ICR6135-7/16 $517.31 4.000" 6.135" Icon Forged 4.280 Flat -3 8.5 8.2 7.9 1-92400 $1,527.38 1-92400BE $1,993.69
460 9-10454L $418.50 2-ICR6135-7/16 $517.31 4.000" 6.135" KB Hyper-
eutectic
4.280 Dome 26 10.8 10.2 9.7 1-92404 $1,482.33 1-92404BE $1,948.64
460 9-10454L $418.50 2-ICR6135-7/16 $517.31 4.000" 6.135" Icon Forged 4.280 Dome 44.7 13.2 12.3 11.6 1-92406 $1,672.41 1-92406BE $2,138.69
460 9-10454L $418.50 2-ICR6385-7/16 $517.31 4.000" 6.385" Icon Forged 4.280 Flat -3 8.5 8.2 7.9 1-92410 $1,659.91 1-92410BE $2,126.14
460 9-10454L $418.50 2-ICR6385-7/16 $517.31 4.000" 6.385" Icon Forged 4.280 Dome 18 10.1 9.6 9.1 1-92414 $1,771.13 1-92414BE $2,237.44
489 9-454-4250-6135L $458.84 2-ICR6135-7/16 $517.31 4.250" 6.135" Icon Forged 4.280 Flat -3 9.0 8.6 8.3 1-91650 $1,698.69 1-91650BE $2,166.06
489 9-454-4250-6135L $458.84 2-ICR6135-7/16 $517.31 4.250" 6.135" Icon Forged 4.280 Dome 20 10.8 10.3 9.8 1-91710 $1,752.34 1-91710BE $2,218.65
SERIES 9000 CAST CRANKS, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
489 9-454-4250-6385L $458.84 2-ICR6385-7/16 $517.31 4.250" 6.385" Icon Forged 4.280 Flat -3 9.0 8.6 8.3 1-91755 $1,704.83 1-91755BI $1,982.36
489 9-454-4250-6385L $458.84 2-ICR6385-7/16 $517.31 4.250" 6.385" Icon Forged 4.280 Dome 12 10.1 9.6 9.2 1-91805 $1,731.20 1-91805BI $2,009.81
489 9-454-4250-6385L $458.84 2-ICR6385-7/16 $517.31 4.250" 6.385" Icon Forged 4.280 Dome 20 10.8 10.3 9.8 1-91810 $1,731.20 1-91810BI $2,009.81
540 9-454-4250-6385L $458.84 2-ICR6385-7/16 $517.31 4.250" 6.385" Icon Forged 4.500 Flat -3 9.8 9.4 9.0 1-91900 $1,764.85 1-91900BI $2,042.39
540 9-454-4250-6385L $458.84 2-ICR6385-7/16 $517.31 4.250" 6.385" Icon Forged 4.500 Dish -23 8.6 8.3 8.0 1-91905 $1,829.81 1-91905BI $2,107.35
540 9-454-4250-6385L $458.84 2-ICR6385-7/16 $517.31 4.250" 6.385" Icon Forged 4.500 Dome 10 10.8 10.3 9.8 1-91910 $1,752.34 1-91910BI $2,029.88
CHEVY BIG BLOCK 4340 FORGED STANDARD WEIGHT COMPETITION ROTATING ASSEMBLIES
4340 FORGED STANDARD WEIGHT CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS,
FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES FLEXPLATE & DAMPER.
454 MAIN, 1-PC REAR SEAL
460 4-454-4000-6135L $1,081.46 2-454-6135-2200 $699.24 4.000" 6.135" Icon Forged 4.280 Flat -3 8.5 8.2 7.9 1-42445 $2,486.24 1-42445BE $2,953.61
460 4-454-4000-6135L $1,081.46 2-454-6135-2200 $699.24 4.000" 6.135" Icon Forged 4.280 Dome 18.3 10.1 9.6 9.1 1-42446 $2,562.36 1-42446BE $3,028.68
489 4-454-4250-6135L $1,081.46 2-454-6135-2200 $699.24 4.250" 6.135" Icon Forged 4.280 Flat -3 9.0 8.6 8.3 1-42450 $2,599.93 1-42450BE $3,066.21
489 4-454-4250-6135L $1,081.46 2-454-6135-2200 $699.24 4.250" 6.135" Icon Forged 4.280 Dome 20 10.8 10.3 9.8 1-42454 $2,653.58 1-42454BE $3,119.89
4340 FORGED STANDARD WEIGHT CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
489 4-454-4250-6385L $1,081.46 2-454-6385-2200 $698.10 4.250" 6.385" Icon Forged 4.280 Flat -3 9.0 8.6 8.3 1-42405 $2,599.88 1-42405BI $2,877.41
489 4-454-4250-6385L $1,081.46 2-454-6385-2200 $698.10 4.250" 6.385" Mahle Forged 4.280 Flat -3 9.0 8.6 8.3 1-42410 $2,660.00 1-42410BI $2,938.60
489 4-454-4250-6385L $1,081.46 2-454-6385-2200 $698.10 4.250" 6.385" Icon Forged 4.280 Dome 12 10.1 9.6 9.2 1-42455 $2,632.40 1-42455BI $2,909.94
489 4-454-4250-6385L $1,081.46 2-454-6385-2200 $698.10 4.250" 6.385" Mahle Forged 4.280 Dome 18 10.6 10.1 9.6 1-42460 $2,726.11 1-42460BI $3,003.65
4340 FORGED STANDARD WEIGHT CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
540 4-454-4250-6385L $1,081.46 2-454-6385-2200 $698.10 4.250" 6.385" Mahle Forged 4.500 Flat -3 9.8 9.4 9.0 1-42500 $2,660.00 1-42500BI $2,938.60
540 4-454-4250-6385L $1,081.46 2-454-6385-2200 $698.10 4.250" 6.385" SRP Forged 4.500 Dish -9 9.4 9.0 8.7 1-42505 $2,787.41 1-42505BI $3,064.95
540 4-454-4250-6385L $1,081.46 2-454-6385-2200 $698.10 4.250" 6.385" Mahle Forged 4.500 Dome 13 11.1 10.5 10.1 1-42510 $2,726.11 1-42510BI $3,003.65



Page 54
LS SERIES DART LS OR RHS NEXT BLOCK & GM 5.3L
Oversized and standard bore rotating assemblies and custom rotating assemblies available. Pricing may vary, depending on selecton and availability of components used.


CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 64.5
CC
70
CC
LS SERIES, 24X FOR DART LS OR RHS NEXT BLOCKS
LS1 4340 FORGED 24X CRANK, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PIS- TONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED, INCLUDES RELUCTOR WHEEL.
467 4LS1-4250-6125-24 $1,255.68 2-350-6200-2100 $696.68 4.250" 6.200" JE Forged 4.185 Flat -5 12.6 12.3 1-44800 $3,551.16 1-44800BI $3,829.84
467 4LS1-4250-6125-24 $1,255.68 2-350-6200-2100 $696.68 4.250" 6.200" JE Forged 4.185 Dish -35 9.5 9.3 1-44801 $3,551.16 1-44801BI $3,829.84
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 58
CC
61
CC
GM 5.3L
LS1 4340 FORGED 24X CRANK, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PIS- TONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED, INCLUDES RELUCTOR WHEEL.
362 4LS1-4000-6125-24 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Wiseco Forged 3.800 Flat -7 11.2 10.8 1-44830 $3,063.56 1-44830BI $3,341.10

LS SERIES CUBIC INCH CHART
BORE 4.000" 4.125" 4.250"
3.810" 365 376 XXX
3.903" 383 395 XXX
4.005" 403 417 428
4.030" 408 421 434
4.070" 416 428 442
4.125" 427 441 454
4.155" 434 448 461



Page 55
383-415 CI LS SERIES
Oversized and standard bore rotating assemblies and custom rotating assemblies available. Pricing may vary, depending on selecton and availability of components used.
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 64.5
CC
70
CC
LS SERIES, 24X RELUCTOR
LS1 4340 FORGED 24X CRANK, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED, INCLUDES RELUCTOR WHEEL
(2005 & PRIOR).
383 4LS1-4000-6125-24 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 3.905 Flat -3.3 10.8 10.6 1-44000 $2,809.84 1-44000BI $3,087.39
383 4LS1-4000-6125-24 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 3.905 Dish -6 10.5 10.3 1-44001 $2,907.35 1-44001BI $3,186.08
403 4LS1-4000-6125-24 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 4.005 Flat -3.3 11.3 11.1 1-44002 $2,801.19 1-44002BI $3,078.74
403 4LS1-4000-6125-24 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 4.005 Dish -10 10.5 10.3 1-44003 $2,899.89 1-44003BI $3,177.43
408 4LS1-4000-6125-24 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 4.030 Flat -3.3 11.4 11.2 1-44004 $2,806.08 1-44004BI $3,083.63
408 4LS1-4000-6125-24 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 4.030 Dish -10 10.6 10.4 1-44005 $2,903.70 1-44005BI $3,182.31
415 4LS1-4000-6125-24 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 4.065 Flat -3.3 11.5 11.3 1-44006 $2,793.69 1-44006BI $3,071.23
415 4LS1-4000-6125-24 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 4.065 Dish -10 10.7 10.5 1-44007 $2,892.39 1-44007BI $3,169.93
LS1 4340 FORGED 24X CRANK, PRO SPORT H-BEAM CONNECTING RODS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED, INCLUDES RELUCTOR WHEEL (2005 & PRIOR).
383 4LS1-4000-6125-24 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 3.905 Flat -3.3 10.8 10.6 1-44100 $2,987.40 1-44100BI $3,266.08
383 4LS1-4000-6125-24 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 3.905 Dish -6 10.5 10.3 1-44101 $3,086.16 1-44101BI $3,363.70
403 4LS1-4000-6125-24 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 4.005 Flat -3.3 11.3 11.1 1-44102 $2,979.89 1-44102BI $3,257.43
403 4LS1-4000-6125-24 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 4.005 Dish -10 10.5 10.3 1-44103 $3,078.58 1-44103BI $3,356.13
408 4LS1-4000-6125-24 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 4.030 Flat -3.3 11.4 11.2 1-44104 $2,983.70 1-44104BI $3,262.33
408 4LS1-4000-6125-24 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 4.030 Dish -10 10.6 10.4 1-44105 $3,082.40 1-44105BI $3,359.94
415 4LS1-4000-6125-24 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 4.065 Flat -3.3 11.5 11.3 1-44106 $2,972.39 1-44106BI $3,249.93
415 4LS1-4000-6125-24 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 4.065 Dish -10 10.7 10.5 1-44107 $3,071.08 1-44107BI $3,348.61
LS SERIES, 58X RELUCTOR
LS1 4340 FORGED 58X CRANK, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED, INCLUDES RELUCTOR WHEEL.
383 4LS1-4000-6125-58 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 3.905 Flat -3.3 10.8 10.6 1-44200 $2,809.84 1-44200BI $3,087.39
383 4LS1-4000-6125-58 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 3.905 Dish -6 10.5 10.3 1-44201 $2,907.35 1-44201BI $3,186.08
403 4LS1-4000-6125-58 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 4.005 Flat -3.3 11.3 11.1 1-44202 $2,801.19 1-44202BI $3,078.74
403 4LS1-4000-6125-58 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 4.005 Dish -10 10.5 10.3 1-44203 $2,899.89 1-44203BI $3,177.43
408 4LS1-4000-6125-58 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 4.030 Flat -3.3 11.4 11.2 1-44204 $2,806.08 1-44204BI $3,083.63
408 4LS1-4000-6125-58 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 4.030 Dish -10 10.6 10.4 1-44205 $2,903.70 1-44205BI $3,182.31
415 4LS1-4000-6125-58 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 4.065 Flat -3.3 11.5 11.3 1-44206 $2,793.69 1-44206BI $3,071.23
415 4LS1-4000-6125-58 $1,171.20 2-ICR6125-7/16 $509.55 4.000" 6.125" Autotec Forged 4.065 Dish -10 10.7 10.5 1-44207 $2,892.39 1-44207BI $3,169.93
LS1 4340 FORGED 58X CRANK, PRO SPORT H-BEAM CONNECTING RODS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED, INCLUDES RELUCTOR WHEEL.
383 4LS1-4000-6125-58 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 3.905 Flat -3.3 10.8 10.6 1-44300 $2,987.40 1-44300BI $3,266.08
383 4LS1-4000-6125-58 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 3.905 Dish -6 10.5 10.3 1-44301 $3,086.16 1-44301BI $3,363.70
403 4LS1-4000-6125-58 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 4.005 Flat -3.3 11.3 11.1 1-44302 $2,979.89 1-44302BI $3,257.43
403 4LS1-4000-6125-58 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 4.005 Dish -10 10.5 10.3 1-44303 $3,078.58 1-44303BI $3,356.13
408 4LS1-4000-6125-58 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 4.030 Flat -3.3 11.4 11.2 1-44304 $2,983.70 1-44304BI $3,262.33
408 4LS1-4000-6125-58 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 4.030 Dish -10 10.6 10.4 1-44305 $3,082.40 1-44305BI $3,359.94
415 4LS1-4000-6125-58 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 4.065 Flat -3.3 11.5 11.3 1-44306 $2,972.39 1-44306BI $3,249.93
415 4LS1-4000-6125-58 $1,171.20 2-350-6125-2100 $696.68 4.000" 6.125" Autotec Forged 4.065 Dish -10 10.7 10.5 1-44307 $3,071.08 1-44307BI $3,348.61



Page 56
LS SERIES 395-428CI
Oversized and standard bore rotating assemblies and custom rotating assemblies available. Pricing may vary, depending on selecton and availability of components used.
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 64.5
CC
70
CC
LS SERIES, 24X RELUCTOR
LS1 4340 FORGED 24X CRANK, PRO COMP I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS FORGED PISTONS,
RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED, INCLUDES RELUCTOR WHEEL (2005 & PRIOR).
395 4LS1-4125-6125-24 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 3.905 Flat -3.5 11.1 10.9 1-44400 $2,997.38 1-44400BI $3,274.91
395 4LS1-4125-6125-24 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 3.905 Dish -16 9.7 9.6 1-44401 $3,096.06 1-44401BI $3,373.60
415 4LS1-4125-6125-24 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 4.005 Flat -3.5 11.5 11.3 1-44402 $2,988.64 1-44402BI $3,267.33
415 4LS1-4125-6125-24 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 4.005 Dish -16 10.1 10.0 1-44403 $3,087.41 1-44403BI $3,364.95
421 4LS1-4125-6125-24 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 4.030 Flat -3.5 11.7 11.4 1-44404 $3,091.20 1-44404BI $3,369.84
421 4LS1-4125-6125-24 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 4.030 Dish -16 10.2 10.1 1-44405 $3,091.20 1-44405BI $3,369.84
428 4LS1-4125-6125-24 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 4.065 Flat -3.5 11.8 11.6 1-44406 $2,981.13 1-44406BI $3,259.83
428 4LS1-4125-6125-24 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 4.065 Dish -16 10.4 10.2 1-44407 $3,079.90 1-44407BI $3,357.45
LS1 4340 FORGED 24X CRANK, PRO SPORT H-BEAM CONNECTING RODS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED, INCLUDES RELUCTOR WHEEL (2005 & PRIOR).
395 4LS1-4125-6125-24 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 3.905 Flat -3.5 11.1 10.9 1-44500 $3,176.06 1-44500BI $3,453.60
395 4LS1-4125-6125-24 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 3.905 Dish -16 9.7 9.6 1-44501 $3,273.69 1-44501BI $3,551.19
415 4LS1-4125-6125-24 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 4.005 Flat -3.5 11.5 11.3 1-44502 $3,167.41 1-44502BI $3,444.95
415 4LS1-4125-6125-24 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 4.005 Dish -16 10.1 10.0 1-44503 $3,266.10 1-44503BI $3,543.65
421 4LS1-4125-6125-24 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 4.030 Flat -3.5 11.7 11.4 1-44504 $3,171.25 1-44504BI $3,449.84
421 4LS1-4125-6125-24 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 4.030 Dish -16 10.2 10.1 1-44505 $3,269.93 1-44505BI $3,547.35
428 4LS1-4125-6125-24 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 4.065 Flat -3.5 11.8 11.6 1-44506 $3,159.91 1-44506BI $3,437.45
428 4LS1-4125-6125-24 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 4.065 Dish -16 10.4 10.2 1-44507 $3,258.60 1-44507BI $3,536.14
LS SERIES, 58X RELUCTOR
LS1 4340 FORGED 58X CRANK, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PIS- TONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED, INCLUDES RELUCTOR WHEEL.
395 4LS1-4125-6125-58 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 3.905 Flat -3.5 11.1 10.9 1-44600 $2,997.38 1-44600BI $3,274.91
395 4LS1-4125-6125-58 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 3.905 Dish -16 9.7 9.6 1-44601 $3,096.06 1-44601BI $3,373.60
415 4LS1-4125-6125-58 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 4.005 Flat -3.5 11.5 11.3 1-44602 $2,988.64 1-44602BI $3,267.33
415 4LS1-4125-6125-58 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 4.005 Dish -16 10.1 10.0 1-44603 $3,087.41 1-44603BI $3,364.95
421 4LS1-4125-6125-58 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 4.030 Flat -3.5 11.7 11.4 1-44604 $2,993.61 1-44604BI $3,271.15
421 4LS1-4125-6125-58 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 4.030 Dish -16 10.2 10.1 1-44605 $3,091.20 1-44605BI $3,369.84
428 4LS1-4125-6125-58 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 4.065 Flat -3.5 11.8 11.6 1-44606 $2,981.13 1-44606BI $3,259.83
428 4LS1-4125-6125-58 $1,255.74 2-ICR6125-7/16 $509.55 4.125" 6.125" Autotec Forged 4.065 Dish -16 10.4 10.2 1-44607 $3,079.90 1-44607BI $3,357.45
LS1 4340 FORGED 58X CRANK, PRO SPORT H-BEAM CONNECTING RODS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED, INCLUDES RELUCTOR WHEEL.
395 4LS1-4125-6125-58 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 3.905 Flat -3.5 11.1 10.9 1-44700 $3,176.06 1-44700BI $3,453.60
395 4LS1-4125-6125-58 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 3.905 Dish -16 9.7 9.6 1-44701 $3,273.69 1-44701BI $3,551.19
415 4LS1-4125-6125-58 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 4.005 Flat -3.5 11.5 11.3 1-44702 $3,167.41 1-44702BI $3,444.95
415 4LS1-4125-6125-58 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 4.005 Dish -16 10.1 10.0 1-44703 $3,266.10 1-44703BI $3,543.65
421 4LS1-4125-6125-58 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 4.030 Flat -3.5 11.7 11.4 1-44704 $3,269.93 1-44704BI $3,547.35
421 4LS1-4125-6125-58 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 4.030 Dish -16 10.2 10.1 1-44705 $3,269.93 1-44705BI $3,547.35
428 4LS1-4125-6125-58 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 4.065 Flat -3.5 11.8 11.6 1-44706 $3,159.91 1-44706BI $3,437.45
428 4LS1-4125-6125-58 $1,255.74 2-350-6125-2100 $696.68 4.125" 6.125" Autotec Forged 4.065 Dish -16 10.4 10.2 1-44707 $3,258.60 1-44707BI $3,536.14



Page 57
CRANKSHAFTS, CONNECTING RODS & ROTATING ASSEMBLIES

Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available. Pricing may vary, depending on selection and availability of components used.

BUICK
PART NO. SHORT NO. DESCRIPTION Crank Stroke ROD Length ROD JOURNAL TECH NOTES
BUICK 4340 FORGED STANDARD WEIGHT CRANKSHAFT
4-231-3400-5970 $707.03 423134 231 Buick 3.400" 5.970" 2.249" Internal Balance
4-231-3625-5970 $707.03 423136 231 Buick 3.625" 5.970" 2.249" Internal Balance

PART NO. SHORT NO. Desc. PART NO. SHORT NO. ROD Length Crank PIN Wrist PIN B.E. Width
BUICK PRO SPORT H-BEAM CONNECTING RODS
2-3.8-5970-2249-940 $618.66 6385970 $649.92 Bushed 2-3.8L-5970-2249-940A 6385970A $726.51 5.970" 2.249" .940" .844"
 ARP 8740 7/16" CAP SCREWS   ARP 2000 7/16" CAP SCREWS

CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 40
CC
48
CC
BUICK ROTATING ASSEMBLY
231 4-231-3400-5970 $707.03 2-3.8-5970-2249-940 $618.66
$618.66
3.400" 5.970" JE Forged 3.820" Dish -29.5 9.3 8.5 1-41690 $2,481.13 1-41690BI $2,758.66


OLDSMOBILE
PART NO. SHORT NO. Desc. Crank Stroke ROD Length ROD JOURNAL TECH NOTES

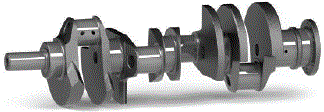

OLDSMOBILE 4340 BILLET STANDARD WEIGHT CRANKSHAFT
88-4550-4250-6800-2200 88455042 $2,369.80 Billet 4.250" 6.800" 2.200" Internal Balance
88-4550-4500-7100-2200 88455045 $2,369.80 Billet 4.500" 7.100" 2.200" Internal Balance



PART NO. SHORT NO. PART NO. SHORT NO. Desc. ROD Length Crank PIN ROD PIN B.E. Width
 OLDSMOBILE PRO SPORT H-BEAM CONNECTING RODS
2-454-6800-2200 $699.24 6680022 $734.32
$734.32
2-454-6800-2200A $770.85 6680022A $809.77 Bushed 6.800 2.200 0.990 0.992



Page 58
CRANKSHAFTS, CONNECTING RODS & KITS
Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available. Pricing may vary, depending on selection and availability of components used.

PART NO. SHORT NO. DESCRIPTION Crank Stroke ROD Length Crank PIN Weight*
PONTIAC FORGED 4340 STANDARD WEIGHT CRANKSHAFTS
4-400P4000-670-220 $1,159.47 4400P42010 $1,216.72 326-400 Mains 4.000 6.700 2.200 70
4-400P4250-670-220 $1,159.47 4400P42510 $1,216.72 326-400 Mains 4.250 6.700 2.200 74
4-400P4500-670-220 $1,159.47 4400P45010 $1,216.72 326-400 Mains 4.500 6.700 2.200 76
4-455P4250-6700-220 $1,216.72 4455P42510 $1,263.55 421-455 Main 4.250 6.700 2.200 77
4-455P4500-670-220 $1,216.72 4455P45010 $1,263.55 421-455 Main 4.500 6.700 2.200 78
.
PONTIAC FORGED 4340 PRO SERIES LIGHT WEIGHT
4-400P-4000-6700-2200-2 $2,270.97 4400P42010-2 $2,270.97 326-400 Mains 4.000 6.700 2.200 69
4-400P-4250-6700-2200-2 $2,270.97 4400P42510-2 $2,270.97 326-400 Mains 4.250 6.700 2.200 70
4-400P-4500-6700-2200-2 $2,270.97 4400P45010-2 $2,270.97 326-400 Mains 4.500 6.700 2.200 72
4-455P-4250-6700-2200-2 $2,270.97 4455P42510-2 $2,270.97 421-455 Main 4.250 6.700 2.200 73
4-455P-4500-6700-2200-2 $2,270.97 4455P45010-2 $2,270.97 421-455 Main 4.500 6.700 2.200 74
.
PONTIAC FORGED 4340 SUPERLIGHT
4-400P-4000-6700-2200-3 $2,471.14 4400P42010-3 $2,471.14 326-400 Mains 4.000 6.700 2.200 66
4-400P-4250-6700-2200-3 $2,471.14 4400P42510-3 $2,471.14 326-400 Mains 4.250 6.700 2.200 67
4-400P-4500-6700-2200-3 $2,471.14 4400P45010-3 $2,471.14 326-400 Mains 4.500 6.700 2.200 69
4-455P-4250-6700-2200-3 $2,471.14 4455P42510-3 $2,471.14 421-455 Main 4.250 6.700 2.200 70
4-455P-4500-6700-2200-3 $2,471.14 4455P45010-3 $2,471.14 421-455 Main 4.500 6.700 2.200 71
(*) Weights (lbs) are approximate, actuals may vary.



PONTIAC FORGED 4340 H-BEAM CONNECTING RODS

PART NO. SHORT NO. Desc. PART NO. SHORT NO. ROD Length Crank PIN Wrist PIN B.E. WIDTH
PONTIAC FORGED 4340 H-BEAM CONNECTING RODS
2-455-6625-2249 $769.50 66625 $808.42 BUSHED 2-455-6625-2249A $843.65 66625A $886.44 6.625 2.249 0.980 0.995
2-455-6625-2249P $747.42 66625P $785.07 PRESSED 2-455-6625-2249PA $821.50 66625PA $863.10 6.625 2.249 0.980 0.995
»   ARP 8740 7/16" CAP SCREWS                                     »   ARP 8740 7/16" CAP SCREWS

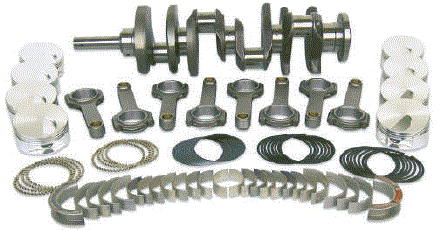

PONTIAC 400 & 455 ROTATING ASSEMBLIES
    CRANK PART NO. ROD PART N0.   Crank Stroke   ROD Length     Piston CLASS   BORE   TYPE COMPRESSION   UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS   BAL'D Complete Assembly
CI Piston MFG CC 71
CC

87
CC
433 4-400P4000-670-220 $1,159.47 2-454-6800-2200 $699.24 4.000" 6.800" Icon Forged 4.155 Flat -4.5 11.3 10.1 1-41650 $2,726.14 1-41650BI $3,003.68
461 4-400P4250-670-220 $1,159.47 2-454-6800-2200 $699.24 4.250" 6.800" Icon Forged 4.155 Flat -4.3 12.0 10.6 1-41660 $2,726.14 1-41660BI $3,003.68
461 4-400P4250-670-220 $1,159.47 2-454-6800-2200 $699.24 4.250" 6.800" Icon Forged 4.155 Dish -10.6 11.3 10.1 1-41661 $2,726.14 1-41661BI $3,003.68
488 4-400P4500-670-220 $1,159.47 2-454-6700-2200 $699.24 4.500" 6.700" Icon Forged 4.155 Flat -4.3 12.7 11.2 1-41670 $2,781.18 1-41670BI $3,059.84
488 4-400P4500-670-220 $1,159.47 2-454-6700-2200 $699.24 4.500" 6.700" Icon Forged 4.155 Dish -16.8 11.2 10.1 1-41671 $2,726.14 1-41671BI $3,003.68
466 4-455P4250-6700-2200 $1,203.70 2-454-6800-2200 $699.24 4.250" 6.800" Icon Forged 4.185 Flat -4.3 12.1 10.8 1-41680 $2,768.66 1-41680BI $3,046.20
495 4-455P4500-6700-2200 $1,203.70 2-454-6700-2200 $699.24 4.500" 6.700" Icon Forged 4.185 Flat -4.3 12.8 11.3 1-41681 $2,824.83 1-41681BI $3,102.36
495   4-455P4500-6700-2200 $1,203.70 2-454-6700-2200 $699.24 4.500" 6.700" Icon Forged 4.185 Dish -16.8 11.4 10.1 1-41683 $2,768.66 1-41683BI $3,046.20



Page 59
CRANKSHAFTS, CONNECTING ROD &
ROTATING ASSEMBLIES FORD
Oversized and standard bore rotating assemblies and custom rotating assemblies available. Pricing may vary, depending on selecton and availability of components used.


PART NO. SHORT NO. STROKE ROD Length ROD PIN TECH NOTES
FORD 4.6L MODULAR 4340 FORGED STANDARD WEIGHT CRANKSHAFTS
4-4.6L-3750-5850-20
$1169.88
46L020 $1,169.88 3.750" 5.850" 2.000" Can Int Balance, 8-bolt rear flange

PART NO. SHORT NO. Desc. PART NO. SHORT NO. ROD Length Crank PIN Wrist PIN B.E.
WIDTH
FORD 4.6L MODULAR 4340 PRO SPORT H-BEAM CONNECTING RODS
2-350-5850-2000-866 $748.61 6585028 $785.14 Bushed 2-350-5850-2000-866A $820.21 6585028A $861.72 5.850" 2.00" .866" 0.940
»   ARP 8740 3/8" CAP SCREWS                               »   ARP 2000 3/8" CAP SCREWS

CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 42
CC
51
CC
53
CC
FORD 4.6L TO 4.9L MODULAR, 2V/4V ROTATING ASSEMBLIES
4340 FORGED STANDARD WEIGHT CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
297 4-4.6L3750-5850-20 $1,114.01 2-350-5850-2000-866 $748.61 3.750" 5.850" Ross Forged 3.552 Dish -9.75 11.4 10.0 9.7 1-47800 $2,794.91 1-47800BI $3,072.45
297 4-4.6L3750-5850-20 $1,114.01 2-350-5850-2000-866 $748.61 3.750" 5.850" Ross Forged 3.552 Dish -17.75 10.1 9.0 8.8 1-47801 $2,794.91 1-47801BI $3,072.45
300 4-4.6L3750-5850-20 $1,114.01 2-350-5850-2000-866 $748.61 3.750" 5.850" Ross Forged 3.572 Dish -10.5 11.3 9.9 9.7 1-47802 $2,808.56 1-47802BI $3,086.10
300 4-4.6L3750-5850-20 $1,114.01 2-350-5850-2000-866 $748.61 3.750" 5.850" Ross Forged 3.572 Dish -18.5 10.1 9.0 8.8 1-47803 $2,808.56 1-47803BI $3,086.10
FORD 4.6L TO 4.9L MODULAR, 3V ROTATING ASSEMBLIES
297 4-4.6L-3750-5850-20 2-350-5850-2000-866 $748.61 3.750" 5.850" Ross Forged 3.552 Dish -9.75 N/A 10.0 N/A 1-47804 $2,771.13 1-47804BI $3,048.66
297 4-4.6L3750-5850-20 $1,114.01 2-350-5850-2000-866 $748.61 3.750" 5.850" Ross Forged 3.552 Dish -17.75 N/A 9.0 N/A 1-47805 $2,741.16 1-47805BI $3,018.70
300 4-4.6L3750-5850-20 $1,114.01 2-350-5850-2000-866 $748.61 3.750" 5.850" Ross Forged 3.572 Dish -10.5 N/A 9.9 N/A 1-47806 $2,772.31 1-47806BI $3,049.85
300 4-4.6L3750-5850-20 $1,114.01 2-350-5850-2000-866 $748.61 3.750" 5.850" Ross Forged 3.572 Dish -18.5 N/A 9.0 . 1-47808 $2,741.16 1-47808BI $3,018.70



Page 60
302 MAIN 302 SMALL BLOCK
Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available. Pricing may vary, depending on selection and availability of components used.
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 54
CC
58
CC
64
CC

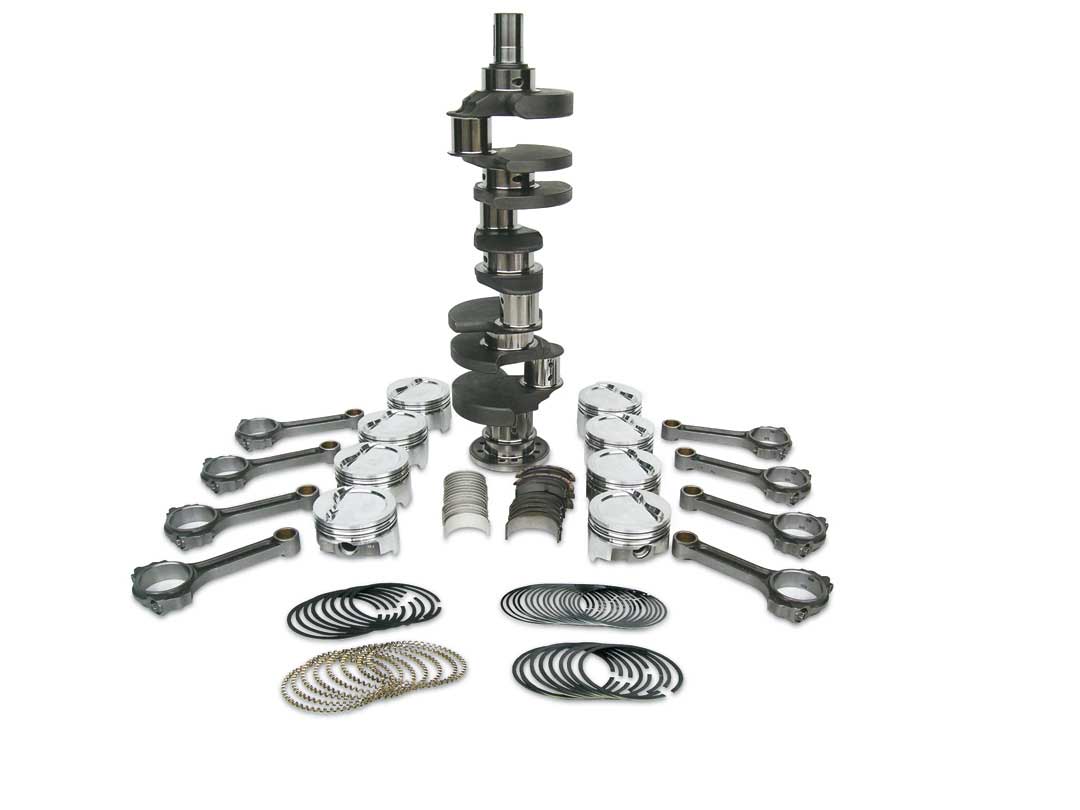

FORD 302 SERIES 9000 PRO COMP CAST STREET & STRIP ROTATING ASSEMBLIES
302 MAIN, SERIES 9000 CAST CRANKS, PRO STOCK I-BEAM CONNECTING RODS WITH 3/8" CAP SCREWS Hyper-
eutectic OR FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES 164-TOOTH FLEXPLATE AND DAMPER.
331 9-302-3250-5400-2123 $318.38 2-ICR5400-927 $422.38 3.250" 5.400" Icon Forged 4.030 Flat -11 10.2 9.8 9.1 1-94055 $1,307.40 1-94055BE $1,761.20
331 9-302-3250-5400-2123 $318.38 2-ICR5400-927 $422.38 3.250" 5.400" Mahle Forged 4.030 Flat -6 10.9 10.4 9.6 1-94060 $1,441.20 1-94060BE $1,896.09
331 9-302-3250-5400-2123 $318.38 2-ICR5400-927 $422.38 3.250" 5.400" Icon Forged 4.030 Dish -12 10.1 9.6 9.0 1-94105 $1,456.13 1-94105BE $1,911.10
331 9-302-3250-5400-2123 $318.38 2-ICR5400-927 $422.38 3.250" 5.400" Mahle Forged 4.030 Dish -16 9.7 9.2 8.7 1-94110 $1,519.90 1-94110BE $1,973.60
331 9-302-3250-5400-2123 $318.38 2-ICR5400-927 $422.38 3.250" 5.400" Icon Forged 4.030 Dome 6.8 13.2 12.4 11.4 1-94155 $1,476.13 1-94155BE $1,929.94
347 9-302-3400-5400-2123 $318.38 2-ICR5400-927 $422.38 3.400" 5.400" KB Hyper-
eutectic
4.030 Flat -6.5 11.3 10.7 10.0 1-94160 $1,236.10 1-94160BE $1,689.91
347 9-302-3400-5400-2123 $318.38 2-ICR5400-927 $422.38 3.400" 5.400" Icon Forged 4.030 Flat -11 10.7 10.2 9.5 1-94165 $1,307.40 1-94165BE $1,761.20
347 9-302-3400-5400-2123 $318.38 2-ICR5400-927 $422.38 3.400" 5.400" Mahle Forged 4.030 Flat -6 11.4 10.8 10.0 1-94170 $1,441.20 1-94170BE $1,896.09
347 9-302-3400-5400-2123 $318.38 2-ICR5400-927 $422.38 3.400" 5.400" KB Hyper-
eutectic
4.030 Dish -16 9.8 9.4 8.8 1-94175 $1,311.06 1-94175BE $1,764.88
347 9-302-3400-5400-2123 $318.38 2-ICR5400-927 $422.38 3.400" 5.400" Icon Forged 4.030 Dish -16.5 10.0 9.6 9.0 1-94180 $1,456.13 1-94180BE $1,911.10
347 9-302-3400-5400-2123 $318.38 2-ICR5400-927 $422.38 3.400" 5.400" Mahle Forged 4.030 Dish -16 10.0 9.6 9.0 1-94185 $1,604.95 1-94185BE $2,059.84
347 9-302-3400-5400-2123 $318.38 2-ICR5400-927 $422.38 3.400" 5.400" Icon Forged 4.030 Dome 8 13.8 12.9 11.8 1-94195 $1,476.13 1-94195BE $1,929.94
FORD 302 4340 FORGED STANDARD WEIGHT COMPETITION ROTATING ASSEMBLIES
302 MAIN, 4340 FORGED STANDARD WEIGHT CRANKS, PRO STOCK I-BEAM CONNECTING RODS WITH 3/8" (*) OR 7/16 CAP SCREWS FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES
164-TOOTH FLEXPLATE AND DAMPER.
306 4-302-3000-5090-2123 $876.10 2-ICR5090 $422.37 * 3.000" 5.090" Icon Forged 4.030 Flat -11 9.5 9.1 8.5 1-45005 $1,923.56 1-45005BE $2,377.38
331 4-302-3250-5400-2123 $876.10 2-ICR5400-7/16 $509.55 3.250" 5.400" Icon Forged 4.030 Flat -11 10.2 9.8 9.1 1-45155 $2,051.18 1-45155BE $2,504.96
331 4-302-3250-5400-2123 $876.10 2-ICR5400-7/16 $509.55 3.250" 5.400" Icon Forged 4.030 Dish -12.6 10.1 9.6 9.0 1-45205 $2,200.00 1-45205BE $2,654.86
347 4-302-3400-5400-2123 $876.10 2-ICR5400-7/16 $509.55 3.400" 5.400" Icon Forged 4.030 Flat -11 10.7 10.2 9.5 1-45305 $2,051.18 1-45305BE $2,504.96
347 4-302-3400-5400-2123 $876.10 2-ICR5400-7/16 $509.55 3.400" 5.400" Icon Forged 4.030 Dish -16.5 10.0 9.6 9.0 1-45355 $2,200.00 1-45355BE $2,654.86
302 MAIN, 4340 FORGED STANDARD WEIGHT CRANKS, PRO SERIES H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES
164-TOOTH FLEXPLATE AND DAMPER.
306 4-302-3000-5090-2123 $876.10 2-302-5090-2123-912 $664.25 3.000" 5.090" Mahle Forged 4.030 Flat -6 10.2 9.7 9.0 1-45010 $2,334.85 1-45010BE $2,788.66
306 4-302-3000-5090-2123 $876.10 2-302-5090-2123-912 $664.25 3.000" 5.090" SRP Forged 4.030 Dish -14.5 9.1 8.7 8.2 1-45060 $2,461.09 1-45060BE $2,914.90
331 4-302-3250-5400-2123 $876.10 2-302-5400-2123-927 $643.45 3.250" 5.400" Mahle Forged 4.030 Flat -6 10.9 10.4 9.6 1-45160 $2,316.09 1-45160BE $2,769.90
331 4-302-3250-5400-2123 $876.10 2-302-5400-2123-927 $643.45 3.250" 5.400" Mahle Forged 4.030 Dish -16 9.7 9.2 8.7 1-45210 $2,393.64 1-45210BE $2,848.60
331 4-302-3250-5400-2123 $876.10 2-302-5400-2123-927 $643.45 3.250" 5.400" Icon Forged 4.030 Dome 6.8 13.2 12.4 11.4 1-45255 $2,349.95 1-45255BE $2,804.83
347 4-302-3400-5400-2123 $876.10 2-302-5400-2123-927 $643.45 3.400" 5.400" Mahle Forged 4.030 Flat -6 11.4 10.8 10.0 1-45310 $2,316.09 1-45310BE $2,769.90
347 4-302-3400-5400-2123 $876.10 2-302-5400-2123-927 $643.45 3.400" 5.400" Mahle Forged 4.030 Dish -16 10.9 9.6 9.0 1-45360 $2,479.85 1-45360BE $2,933.65
347 4-302-3400-5400-2123 $876.10 2-302-5400-2123-927 $643.45 3.400" 5.400" Icon Forged 4.030 Dome 6.8 13.8 12.9 11.8 1-45405 $2,349.95 1-45405BE $2,804.83
FOR 302 AFTERMARKET BIG BORE BLOCKS AT 4.125 STANDARD, DART, WORLD, FORD RACING
347 4-302-3250-5400-2123 $876.10 2-302-5400-2123-927 $643.45 3.250" 5.400" Mahle Forged 4.125 Flat -6 11.3 10.8 10.0 1-45410 $2,316.09 1-45410BE $2,769.90
347 4-302-3250-5400-2123 $876.10 2-302-5400-2123-927 $643.45 3.250" 5.400" SRP Forged 4.125 Dish -15 10.1 9.7 9.1 1-45411 $2,493.70 1-45411BE $2,948.59
363 4-302-3400-5400-2123 $876.10 2-302-5400-2123-927 $643.45 3.400" 5.400" SRP Forged 4.125 Flat -5 12.0 11.4 10.6 1-45415 $2,394.90 1-45415BE $2,848.60
363 4-302-3400-5400-2123 $876.10 2-302-5400-2123-927 $643.45 3.400" 5.400" SRP Forged 4.125 Dish -12.5 10.9 10.4 9.7 1-45416 $2,543.64 1-45416BE $2,997.45



Page 61
351 SMALL BLOCK 351 WINDSOR & 351 CLEVLAND
Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available. Pricing may vary, depending on selection and availability of components used.
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 58
CC
64
CC
70
CC
FORD 351 WINDSOR, 3.000" MAIN
SERIES 9000 PRO COMP CAST CRANKS, PRO STOCK I-BEAM CONNECTING RODS WITH 3/8" CAP SCREWS HYPER- EUTECTIC OR FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES FLEXPLATE & DAMPER.
357 9-351-3500-5955-2311 $451.05 2-ICR5955-912 3.500" 5.955" KB Hyper-
eutectic
4.030 Flat -6.5 11.6 11.0 10.3 1-95250 $1,221.15 1-95250BE $1,674.95
357 9-351-3500-5955-2311 $451.05 2-ICR5955-912 3.500" 5.955" KB Hyper-
eutectic
4.030 Dish -22 9.7 9.3 8.7 1-95251 $1,317.33 1-95251BE $1,771.13
357 9-351-3500-5955-2311 $451.05 2-ICR5955-912 3.500" 5.955" Icon Forged 4.030 Flat -11 11.0 10.4 9.8 1-95257 $1,404.91 1-95257BE $1,858.64
SERIES 9000 PRO COMP CAST CRANKS, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
393 9-351-385-6200-2100W $457.55 2-ICR6200-7/16 $509.55 3.850" 6.200" Icon Forged 4.030 Flat -4.8 13.0 12.3 11.4 1-94206 $1,643.69 1-94206BI $1,921.25
393 9-351-385-6200-2100W $457.55 2-ICR6200-7/16 $509.55 3.850" 6.200" Icon Forged 4.030 Dish -25.8 10.1 9.7 9.2 1-94256 $1,698.63 1-94256BI $1,976.16
408 9-351-400-6200-2100W $457.55 2-ICR6200-7/16 $509.55 4.000" 6.200" Icon Forged 4.030 Flat -11 12.4 11.8 11.0 1-94306 $1,468.64 1-94306BI $1,746.18
408 9-351-400-6200-2100W $457.55 2-ICR6200-7/16 $509.55 4.000" 6.200" Mahle Forged 4.030 Flat -6 12.5 11.7 10.2 1-94311 $1,684.94 1-94311BI $1,962.48
408 9-351-400-6200-2100W $457.55 2-ICR6200-7/16 $509.55 4.000" 6.200" Icon Forged 4.030 Dish -15.8 11.2 10.5 9.9 1-94356 $1,654.81 1-94356BI $1,932.35
408 9-351-400-6200-2100W $457.55 2-ICR6200-7/16 $509.55 4.000" 6.200" Mahle Forged 4.030 Dish -20 10.7 10.0 9.5 1-94361 $1,726.08 1-94361BI $2,003.61
FORD 351 CLEVELAND, 2.750" MAIN
SERIES 9000 PRO COMP CAST CRANKS, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES FLEXPLATE & DAMPER.
393 9-351-385-5955-2100C $467.84 2-ICR6000-7/16 $509.55 3.850" 6.000" SRP Forged 4.030 Flat -3 12.0 10.6 9.8 1-94410 $1,771.06 1-94410BE $2,224.88
393 9-351-385-5955-2100C $467.84 2-ICR6000-7/16 $509.55 3.850" 6.000" Autotec Forged 4.030 Dish -11.7 10.8 9.7 9.0 1-94412 $2,008.58 1-94412BE $2,462.39
408 9-351-400-6000-2100C $467.84 2-ICR6000-7/16 $509.55 4.000" 6.000" Autotec Forged 4.030 Flat -7 12.4 11.5 10.8 1-94270 $1,784.88 1-94270BE $2,238.68
408 9-351-400-6000-2100C $467.84 2-ICR6000-7/16 $509.55 4.000" 6.000" Autotec Forged 4.030 Dish -15.6 11.2 10.5 9.9 1-94272 $1,797.34 1-94272BE $2,251.15



Page 62
351 WINDSOR & 351 CLEVELAND 351 SMALL BLOCK
Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available. Pricing may vary, depending on selection and availability of components used.
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 58
CC
64
CC
70
CC
FORD 351 WINDSOR, 3.000" MAIN
4340 STANDARD WEIGHT FORGED CRANKS, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
357 4-351W3500-6000 $985.32 2-ICR6200-7/16 $509.55 3.500" 6.200" Autotec Forged 4.030 Flat -5.5 11.8 11.2 10.4 1-47108 $2,404.90 1-47108BI $2,683.58
393 4-351W3850-6200 $985.32 2-ICR6200-7/16 $509.55 3.850" 6.200" Icon Forged 4.030 Flat -4.8 13.0 12.3 11.4 1-47258 $2,243.70 1-47258BI $2,522.31
393 4-351W3850-6200 $985.32 2-ICR6200-7/16 $509.55 3.850" 6.200" Icon Forged 4.030 Dish -25.8 10.1 9.7 9.2 1-47308 $2,298.64 1-47308BI $2,576.18
408 4-351W4000-6200 $985.32 2-ICR6200-7/16 $509.55 4.000" 6.200" Icon Forged 4.030 Flat -11 12.4 11.8 11.0 1-47353 $2,068.65 1-47353BI $2,346.19
408 4-351W4000-6200 $985.32 2-ICR6200-7/16 $509.55 4.000" 6.200" Icon Forged 4.030 Dish -15.8 11.7 11.2 10.5 1-47362 $2,254.83 1-47362BI $2,532.36
418 4-351W4100-6200 $985.32 2-ICR6200-7/16 $509.55 4.100" 6.200" Icon Forged 4.030 Flat -4.8 13.8 13.0 12.1 1-47457 $2,384.89 1-47457BI $2,662.43
418 4-351W4100-6200 $985.32 2-ICR6200-7/16 $509.55 4.100" 6.200" Icon Forged 4.030 Dish -25.8 10.7 10.3 9.7 1-47508 $2,298.68 1-47508BI $2,576.20
4340 STANDARD WEIGHT FORGED CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
357 4-351W3500-6000 $985.32 2-350-6200-2100 $696.68 3.500" 6.200" Autotec Forged 4.030 Flat -5.5 11.8 11.2 10.4 1-47110 $2,583.66 1-47110BI $2,861.20
393 4-351W3850-6200 $985.32 2-350-6200-2100 $696.68 3.850" 6.200" Mahle Forged 4.030 Flat -6 12.8 12.1 11.3 1-47260 $2,426.08 1-47260BI $2,703.61
393 4-351W3850-6200 $985.32 2-350-6200-2100 $696.68 3.850" 6.200" SRP Forged 4.030 Dish -32 9.5 9.2 8.7 1-47310 $2,551.25 1-47310BI $2,829.85
408 4-351W4000-6200 $985.32 2-350-6250-2100 $696.68 4.000" 6.250" Icon Forged 4.030 Flat -4.8 13.8 13.0 12.1 1-47355 $2,563.59 1-47355BI $2,841.13
408 4-351W4000-6200 $985.32 2-350-6250-2100 $696.68 4.000" 6.250" Mahle Forged 4.030 Flat -6 13.2 12.6 11.7 1-47360 $2,426.08 1-47360BI $2,703.61
408 4-351W4000-6200 $985.32 2-350-6250-2100 $696.68 4.000" 6.250" Icon Forged 4.030 Dish -25.8 10.1 9.5 9.0 1-47405 $2,477.36 1-47405BI $2,754.91
408 4-351W4000-6200 $985.32 2-350-6250-2100 $696.68 4.000" 6.250" Mahle Forged 4.030 Dish -26 10.4 10.0 9.5 1-47410 $2,503.70 1-47410BI $2,782.31
418 4-351W4100-6200 $985.32 2-350-6200-2100 $696.68 4.100" 6.200" Mahle Forged 4.030 Flat -6 13.5 12.8 11.9 1-47460 $2,426.08 1-47460BI $2,703.61
418 4-351W4100-6200 $985.32 2-350-6200-2100 $696.68 4.100" 6.200" Mahle Forged 4.030 Dish -26 10.7 10.3 9.7 1-47510 $2,503.70 1-47510BI $2,782.31
FORD 351 CLEVELAND, 2.750" MAIN
4340 STANDARD WEIGHT FORGED CRANKS, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED, INCLUDES FLEXPLATE & DAMPER.
357 4-351C3500-6000 $985.32 2-ICR6000-7/16 $509.55 3.500" 6.000" SRP Forged 4.030 Flat -3 11.0 9.8 9.0 1-46010 $2,314.94 1-46010BI $2,592.41
4340 STANDARD WEIGHT FORGED CRANKS, PRO SPORT I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED.
383 4-351C3750-6000 $985.32 2-ICR6125-7/16 $509.55 3.750" 6.125" Autotec Forged 4.030 Flat -7 11.1 10.0 9.2 1-46015 $2,387.39 1-46015BE $2,841.20
383 4-351C3750-6000 $985.32 2-ICR6125-7/16 $509.55 3.750" 6.125" Autotec Forged 4.030 Dish -15.6 10.1 9.1 8.5 1-46017 $2,399.86 1-46017BE $2,853.66
393 4-351C3850-6000 2-ICR6000-7/16 $509.55 3.850" 6.000" Icon Forged 4.030 Dish -20 10.5 9.7 9.2 1-46019 $2,366.09 1-46019BE $2,819.90
393 4-351C3850-6000 2-ICR6000-7/16 $509.55 3.850" 6.000" SRP Forged 4.030 Flat -3 12.0 10.6 9.8 1-46235 $2,373.59 1-46235BE $2,827.39
4340 STANDARD WEIGHT FORGED CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES FLEXPLATE & DAMPER.
383 4-351C3750-6000 $985.32 2-350-6125-2100 $696.68 3.750" 6.125" Autotec Forged 4.030 Flat -7 11.1 10.0 9.2 1-46250 $2,566.09 1-46250BE $3,019.90
383 4-351C3750-6000 $985.32 2-350-6125-2100 $696.68 3.750" 6.125" Autotec Forged 4.030 Dish -15.6 10.1 9.1 8.5 1-46252 $2,578.56 1-46252BE $3,032.36
393 4-351C3850-6000 2-350-6000-2100 $629.03 3.850" 6.000" SRP Forged 4.030 Flat -3 12.6 11.7 10.9 1-46254 $2,489.88 1-46254BE $2,943.69
393 4-351C3850-6000 2-350-6000-2100 $629.03 3.850" 6.000" Icon Forged 4.030 Dish -20 10.3 9.7 9.2 1-46256 $2,482.39 1-46256BE $2,936.20
408 4-351C4000-6000 $985.32 2-350-6000-2100 $629.03 4.000" 6.000" Autotec Forged 4.030 Flat -7 11.8 10.6 9.7 1-46260 $2,503.69 1-46260BE $2,958.56
408 4-351C4000-6000 $985.32 2-350-6000-2100 $629.03 4.000" 6.000" Autotec Forged 4.030 Dish -15.6 10.7 9.7 9.0 1-46265 $2,516.15 1-46265BE $2,969.85
Note: SCAT offers special timing gear sets to adapt cranks to fit Cleveland engine block: Part #TCS10115 $268.93 (rollmaster perf.)



Page 63
FORD 351 SMALL BLOCK BIG BORE
Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available. Pricing may vary, depending on selection and availability of components used.
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 58
CC
64
CC
70
CC
FORD 351 CLEVELAND, DART, WORLD & FORD RACING BLOCKS 2.750" MAIN, 9.500" DECK
COMPETITION ROTATING ASSEMBLIES
4340 STANDARD WEIGHT FORGED CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
411 4-351C3850-6200 $985.32 2-350-6200-2100 $696.68 3.850" 6.200" JE Forged 4.125 Flat -5 13.4 12.8 11.8 1-46576 $2,954.91 1-46576BI $3,232.45
411 4-351C3850-6200 $985.32 2-350-6200-2100 $696.68 3.850" 6.200" SRP Forged 4.125 Dish -32 9.9 9.5 9.0 1-46578 $3,058.69 1-46578BI $3,337.34
427 4-351C4000-6200 $985.32 2-350-6250-2100 $696.68 4.000" 6.250" Mahle Forged 4.125 Flat -6 13.7 13.0 12.1 1-46580 $2,451.10 1-46580BI $2,728.64
427 4-351C4000-6200 $985.32 2-350-6250-2100 $696.68 4.000" 6.250" Mahle Forged 4.125 Dish -26 10.9 10.4 9.9 1-46582 $2,528.68 1-46582BI $2,807.34
438 4-351C4100-6200 $985.32 2-350-6200-2100 $696.68 4.100" 6.200" Mahle Forged 4.125 Flat -6 14.1 13.3 12.4 1-46584 $2,451.10 1-46584BI $2,728.64
438 4-351C4100-6200 $985.32 2-350-6200-2100 $696.68 4.100" 6.200" Mahle Forged 4.125 Dish -26 11.1 10.7 10.1 1-46586 $2,528.68 1-46586BI $2,807.34
454 4-351C4250-6200
$985.32
2-350-6250-2100 $696.68 4.250" 6.250" Mahle Forged 4.125 Flat -6 14.5 13.8 12.8 1-46588 $2,451.10 1-46588BI $2,728.64
454 4-351C4250-6200 $985.32 2-350-6250-2100 $696.68 4.250" 6.250" Mahle Forged 4.125 Dish -16 12.8 12.2 11.5 1-46590 $2,614.85 1-46590BI $2,892.39


Page 64
460 MAIN FORD 460 BIG BLOCK
Oversized and standard bore rotating assemblies available, just add -STD for standard, -040 for 40 over, -060 for 60 over, etc. Custom rotating assemblies available. Pricing may vary, depending on selection and availability of components used.
CI CRANK PART NO. ROD PART N0. Crank Stroke ROD Length Piston MFG Piston CLASS BORE TYPE COMPRESSION UNBAL'D, CRANK, ROD, PistonS, RINGS, BEARINGS BAL'D Complete Assembly
CC 74
CC
80
CC
94
CC
FORD 460 BIG BLOCK STREET & STRIP ROTATING ASSEMBLIES
SERIES 9000 CAST PRO COMP CRANKS, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.
502 9-460-4150-6700-2200 $526.37 2-ICR6700-7/16 $517.31 4.150 6.700" Mahle Forged 4.390 Flat -3 12.8 12.0 10.6 1-94710 $1,774.94 1-94710BI $2,053.59
502 9-460-4150-6700-2200 $526.37 2-ICR6700-7/16 $517.31 4.150 6.700" Mahle Forged 4.390 Dish -28 10.1 9.7 8.7 1-94810 $1,848.56 1-94810BI $2,126.10
SERIES 9000 CAST PRO COMP CRANKS, PRO SERIES I-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES FLEXPLATE & DAMPER.
520 9-460-4300-6700-2200 $526.37 2-ICR6800-7/16 $517.31 4.300" 6.800" Mahle Forged 4.390 Flat -3 13.2 12.4 10.9 1-94855 $1,774.94 1-94855BE $2,111.20
520 9-460-4300-6700-2200 $526.37 2-ICR6800-7/16 $517.31 4.300" 6.800" Mahle Forged 4.390 Dish -38 9.7 9.3 8.5 1-94955 $1,848.56 1-94955BE $2,183.63
545 9-460-4500-6700-2200 $526.37 2-ICR6700-7/16 $517.31 4.500" 6.700" Mahle Forged 4.390 Flat -3 13.8 12.9 11.4 1-95005 $1,774.94 1-95005BE $2,111.20
545 9-460-4500-6700-2200 $526.37 2-ICR6700-7/16 $517.31 4.500" 6.700" Mahle Forged 4.390 Dish -38 10.1 9.7 8.8 1-95105 $1,848.56 1-95105BE $2,183.63
SERIES 9000 CAST PRO COMP CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, EXTERNAL BALANCED, INCLUDES FLEXPLATE & DAMPER.
520 9-460-4300-6700-2200 $526.37 2-454-6800-2200 $699.24 4.300" 6.800" Mahle Forged 4.390 Flat -3 13.2 12.4 10.9 1-94860 $1,948.69 1-94860BE $2,284.91
520 9-460-4300-6700-2200 $526.37 2-454-6800-2200 $699.24 4.300" 6.800" Mahle Forged 4.390 Dish -38 9.7 9.3 8.5 1-94861 $1,948.69 1-94861BE $2,284.91
532 9-460-4300-6700-2200 $526.37 2-454-6800-2200 $699.24 4.300" 6.800" Mahle Forged 4.440 Flat -3 13.4 12.6 11.1 1-94965 $1,948.69 1-94965BE $2,284.91
532 9-460-4300-6700-2200 $526.37 2-454-6800-2200 $699.24 4.300" 6.800" Mahle Forged 4.440 Dish -38 9.9 9.5 8.6 1-94970 $2,021.20 1-94970BE $2,357.43
545 9-460-4500-6700-2200 $526.37 2-454-6700-2200 $699.24 4.500" 6.700" Mahle Forged 4.390 Flat -3 13.8 12.9 11.4 1-95010 $1,948.69 1-95010BE $2,284.91
545 9-460-4500-6700-2200 $526.37 2-454-6700-2200 $699.24 4.500" 6.700" Mahle Forged 4.390 Dish -38 10.1 9.7 8.8 1-95110 $2,021.20 1-95110BE $2,357.43
557 9-460-4500-6700-2200 $526.37 2-454-6700-2200 $699.24 4.500" 6.700" Mahle Forged 4.440 Flat -3 14.0 13.2 11.6 1-95115 $1,948.69 1-95115BE $2,284.91
557 9-460-4500-6700-2200 $526.37 2-454-6700-2200 $699.24 4.500" 6.700" Mahle Forged 4.440 Dish -38 10.3 9.9 9.0 1-95120 $2,021.20 1-95120BE $2,357.43
FORD 460 BIG BLOCK COMPETITION ROTATING ASSEMBLIES
4340 STANDARD WEIGHT FORGED CRANKS, PRO SPORT H-BEAM CONNECTING RODS WITH 7/16" CAP SCREWS, FORGED PISTONS, RINGS, ROD & MAIN BEARINGS, INTERNAL BALANCED.

502 4-460-4150-6700-2200 $1,234.87 2-454-6700-2200 $699.24 4.150" 6.700" Mahle Forged 4.390 Flat -3 12.8 12.0 10.6 1-47600 $2,747.43 1-47600BI $3,026.09
502 4-460-4150-6700-2200 $1,234.87 2-454-6700-2200 $699.24 4.150" 6.700" Mahle Forged 4.390 Dish -28 10.1 9.7 8.7 1-47602 $2,820.00 1-47602BI $3,098.60
520 4-460-4300-6700-2200 $1,234.87 2-454-6800-2200 $699.24 4.300" 6.800" CP Forged 4.390 Flat -6 12.8 12.0 10.6 1-47604 $3,008.66 1-47604BI $3,287.33
520 4-460-4300-6700-2200 $1,234.87 2-454-6800-2200 $699.24 4.300" 6.800" CP Forged 4.390 Dish -38 9.7 9.3 8.5 1-47606 $3,008.66 1-47606BI $3,287.33
532 4-460-4300-6700-2200 $1,234.87 2-454-6800-2200 $699.24 4.300" 6.800" CP Forged 4.440 Flat -6 12.8 12.1 10.7 1-47608 $3,008.66 1-47608BI $3,287.33
532 4-460-4300-6700-2200 $1,234.87 2-454-6800-2200 $699.24 4.300" 6.800" CP Forged 4.440 Dish -38 9.9 9.5 8.6 1-47610 $3,008.66 1-47610BI $3,287.33
545 4-460-4500-6700-2200 $1,234.87 2-454-6700-2200 $699.24 4.500" 6.700" CP Forged 4.390 Flat -6 13.3 12.6 11.1 1-47612 $3,008.66 1-47612BI $3,287.33
545 4-460-4500-6700-2200 $1,234.87 2-454-6700-2200 $699.24 4.500" 6.700" CP Forged 4.390 Dish -38 10.1 9.7 8.8 1-47614 $3,008.66 1-47614BI $3,287.33
557 4-460-4500-6700-2200 $1,234.87 2-454-6700-2200 $699.24 4.500" 6.700" CP Forged 4.440 Flat -6 13.4 12.6 11.1 1-47616 $3,008.66 1-47616BI $3,287.33
557 4-460-4500-6700-2200 $1,234.87 2-454-6700-2200 $699.24 4.500" 6.700" CP Forged 4.440 Dish -38 10.3 9.9 9.0 1-47618 $3,008.66 1-47618BI $3,287.33

Top of Page

HOME
